Зеркальный телефикс ЗМ-5А(Н) 8/500

[Старк]

извините, если не та ветка, про Никон 500/8 сразу не нашел.

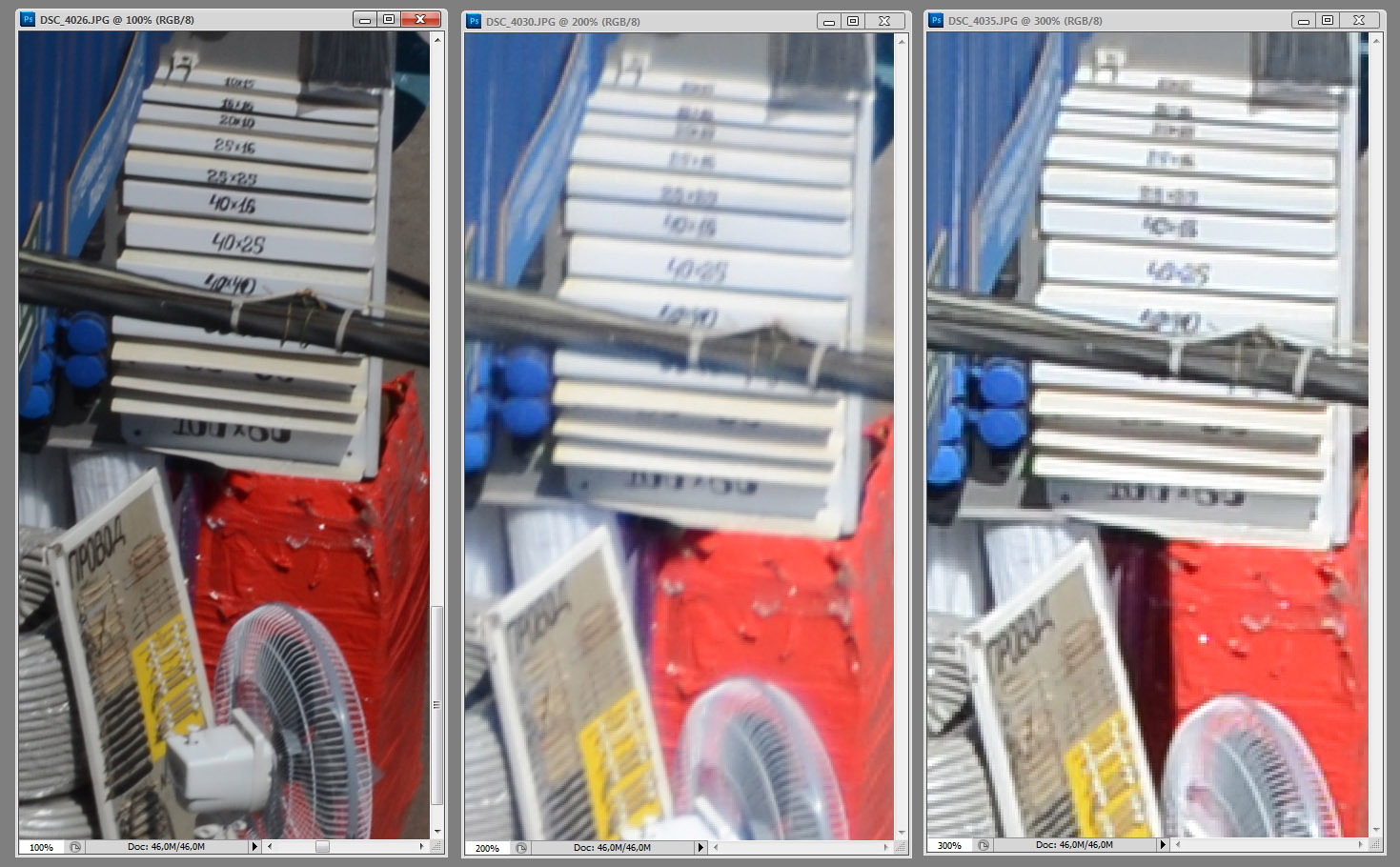

провел перед одной съемкой с целью выбора инструмента грубое трехминутное лобовое сравнение стекол никкор 500/8 (зеркальник), 28-300 и 70-200 VRII. цель - максимальное кол-во деталей значительно удаленного объекта. снято все прямо в джпег файн на Д7000, диафрагма в двух последних 5,6, все установки в ноль. открыто в фотошопе безо всякой обработки и сделан скриншот. этот кроп расположен процентах в десяти от левого нижнего угла. экспозицию снимков не выравнивал, т.к. это сравнение ни на какую научную ценность не претендует, просто может кому пригодится.



да, 500/8 в этом тесте первой версии, говорят они гораздо более мыльные, чем второй.



теперь стало интересно сравнить зеркальник с 70-200 + ТС-20Е II. ведь конвертер стоит в разы дороже зеркальника, интересно будет ли в разы выше разрешение. и будет ли оно вообще выше ))

[Старк]

китайский зеркальник 800/8, выдержка 1/1000, с рук (D700):

[ajs]

Решил спросить еще и тут, взял ЗМ-5А, взял КП/АН с одуванчиком, перекрутил хвостовик, поставил на Д90, все вроде хорошо, но на объективе нет бесконечности Человек у которого я его взял говорит что на Кеноне с переходником М42/Кенон все было хорошо, что можно сделать? Может его крутили, и нужно просто вернуть все назад? Но как?

Вот так стопорится кольцо фокусировки, максимум:



Минимум:



Это нормально? Или в минимуме он должен упираться в букву М а на максимуме дальше забегать за отметку бесконечности?



ЗЫ: КП/АН стоит без щелей, думаю что одел его правильно

[ajs]

Перерыл весь интернет, нигде не нашел схемы разборки и рекомендаций по настройке этого объектива

[takaor]

Может, действительно вернуть назад?

У меня не такой! А то я бы свой открыл и глянул - чего можно сделать.

[ajs]

Может, действительно вернуть назад?

У меня не такой! А то я бы свой открыл и глянул - чего можно сделать.

Да вот знать бы как ... Болты открутить дело не хитрое вкрутить обратно (если там засад нет) тоже, но дальше то что делать или так, открутить, разобрать, посмотреть, почухать лысину, и собрать обратно ?

[br21]

Да вот знать бы как ... Болты открутить дело не хитрое вкрутить обратно (если там засад нет) тоже, но дальше то что делать или так, открутить, разобрать, посмотреть, почухать лысину, и собрать обратно ?

Попробуйте связаться с ТС, Сергеем necster.

Думаю, не откажет в консультации, если такой опыт у него есть

[ajs]

Попробуйте связаться с ТС, Сергеем necster.

Думаю, не откажет в консультации, если такой опыт у него есть

Жду его Может сам зайдет Если нет стукнусь в личку.

На каком то буржуйском форуме прочел письмо с завода по поводу смазки объектива, типа открутите 3 болта, разберите на 2 части, смажте, соберите, но следите чтобы попасть в резьбу (там не совсем понял, но что то вроде того что она там многозаходная и можно не попасть так как было изначально), может как раз в этом проблема, что разобрали и собрали не верно ...

[br21]

Жду его Может сам зайдет Если нет стукнусь в личку.

На каком то буржуйском форуме прочел письмо с завода по поводу смазки объектива, типа открутите 3 болта, разберите на 2 части, смажте, соберите, но следите чтобы попасть в резьбу

На второй странице этой темы в сообщении №35 как раз про это и говорится.

Правда этот пользователь давно не появлялся на форуие, но в его профиле указан сайт, а там написано, что обязательно ответит на письмо...

[ajs]

Нашел вот такое, сижу перевариваю

Судя по состоянию винтов, объектив был кручен и до меня. Внутри была видна пыль. Так что вопрос о необходимости разборки даже не стоял. Итак, объектив был полностью разобран и очищен от пыли грушей и lens-pen'ом. Вращение фокусировочного кольца было ровное, без рывков, поэтому смазку я не менял. Также было сделано следующее: были откручены ограничительные винты и стакан с главным зеркалом был закручен "за бесконечность", насколько позволила резьба и опять зафиксирован винтами. Это увеличило вынос фокуса в ущерб ближней точке фокусировки. Но объектив изначально планировался для астро-применения, так что фокусировка с 4 метров была не нужна. Вынос фокуса увеличился настолько, что стала возможна установка 1,25" диагонали для визуальных наблюдений. Также было ослаблено крепление оправы главного зеркала, т.к. по информации с форумов пережатие - частая вещь. Первоначально оправа была затянута "до касания" всеми тремя лапками и еще примерно на 1/8 оборота резьбы. Прижимное кольцо фиксируется тремя винтами. Центрируется зеркало в оправе за счет фаски, так что изменить центровку нельзя, хотя, с другой стороны, она не может сбиться. Сбоку оправа фиксируется от проворачивания одним винтом. Полевой корректор не удалял. После этого объектив был аккуратно собран.

И вот:

У ЗМ-5 кольцо со шкалой расстояний крепится тремя маленькими винтиками. Нужно поставить фотоаппарат на штатив, навестись на бесконечно удалённый предмет, ослабить эти три винтика, после чего совместить метки "бесконечности" на корпусе объектива и шкалы расстояний. Никакие линзы этому объективу не нужны.
