Внутреннее устройство EN-EL3e

[Julysha]

Вот этот аккумулятор, который внезапно отказал.

Оригинал?

Бывает... У меня восемь оригиналов живут с самого начала, и до сих пор ни одного отказа или сбоя в работе. На первом номер - 9324S, он шел в комплекте еще с д200. Отказать может, что угодно, даже топовая техника.

[MadFox]

У меня тоже 3 года уже Phottix - без сбоев....

[aaa]

Ничего не будет. Там и так разброс напряжений заточенный под литий.

Так из меню можно переключить несколько разных типов батареек в бат. ручке.

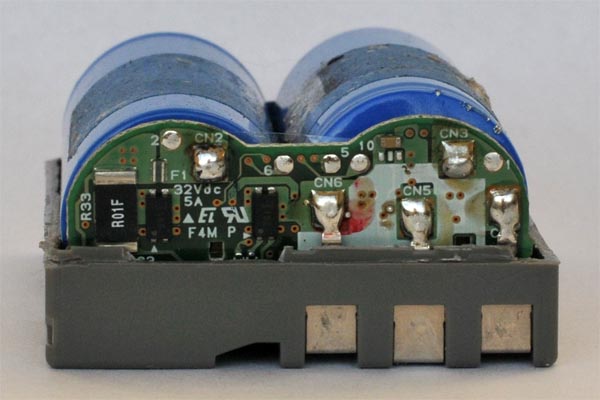

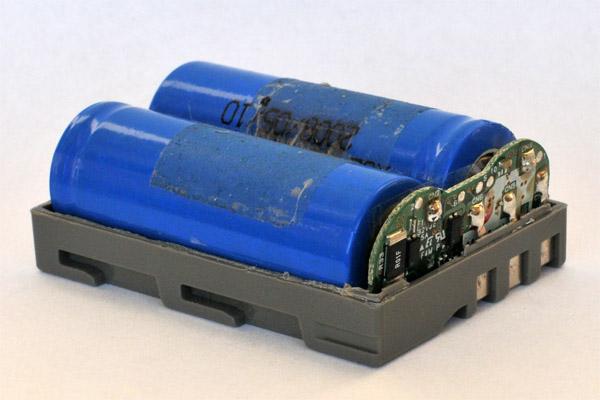

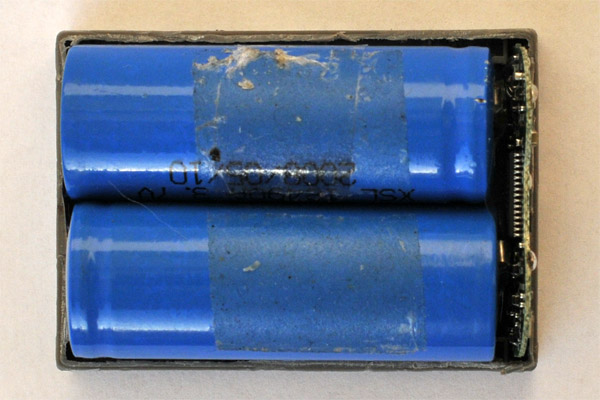

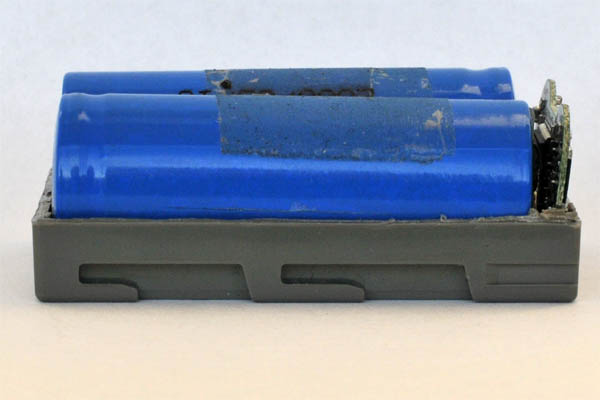

А что там, внутри корпуса EN-EL3e?

[aaa]

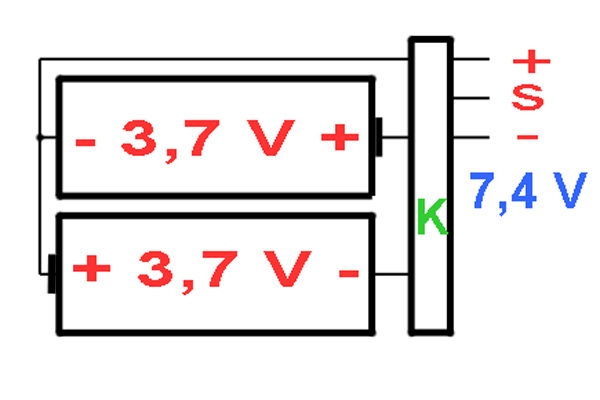

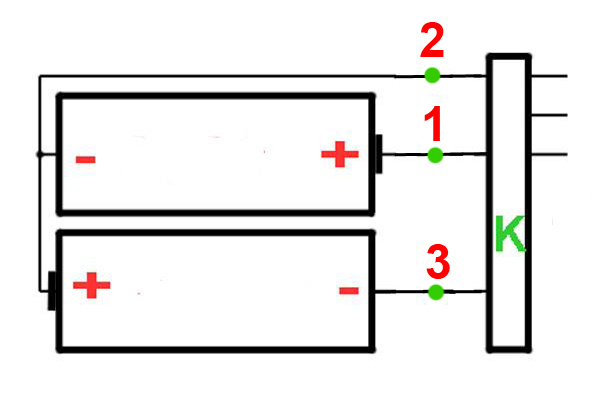

Внутри элементы так соединены:

[aaa]

Здесь

http://www.club-nikon.ru/forum/topic/49 ... ntry435089

Остап 01 пишет:

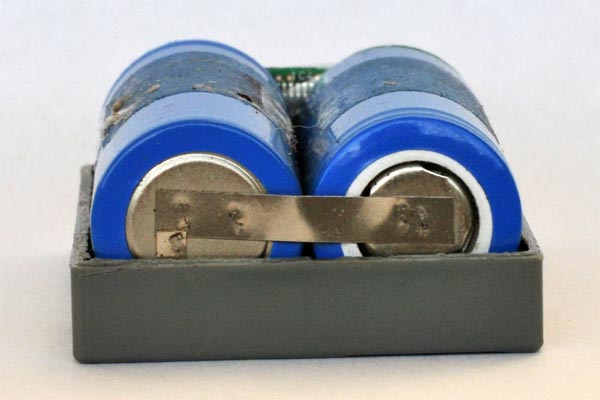

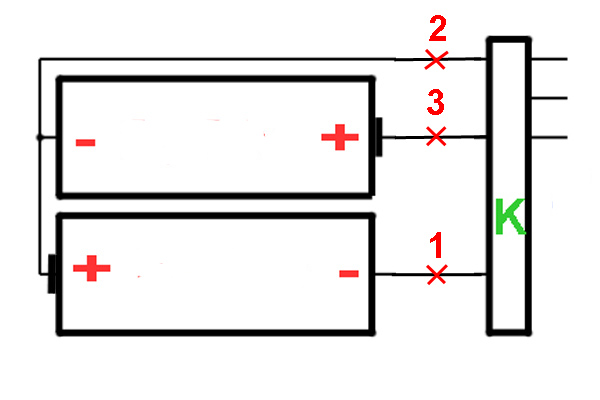

"Отпаивать надо по очереди начиная с минуса, потом перемычку между банок, а потом плюс."

[aaa]

Читаем дальше у Остап 01:

" Меняем банки (на подготовленные) ...

Подготовка банок проста: у вас должен быть выбор из одной партии и надо выбрать две одинаковые как можно ближе по параметрам."





У меня уже были две хорошие банки от отказавшего аккумулятора. Еще у тех, кто меняют банки ноутбуков,( и имеют большой опыт), прочитал:

" В батарею необходимо устанавливать разряженные элементы, с напряжением примерно 3.1 вольта."

http://www.techmaniacs.net/repairs_lab/823/

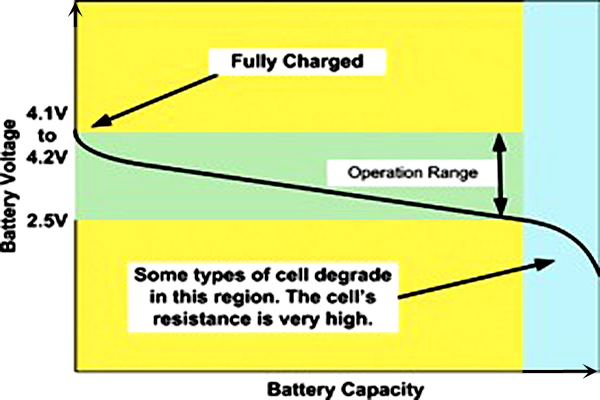

Пора познакомиться с тем, что напряжение одной Li-ion банки 3,7 вольта - не совсем правда. Оно меняется в зависимости от степени разряда, тока нагрузки и температуры.



Хотя в литературе данные о том, на сколько можно разряжать аккум, не совпадают.

Я подключил автомобильную лампочку, вольтметр и разряжал до 6,2 V с нагрузкой примерно 1 А;

6,5 V без нагрузки. (Потом Nikon D300 проработал 5 секунд с таким аккумом и отключился).

[aaa]

Подключил контролер в последовательности, обратной отключению.

Дрожащими руками проверяю напряжение на выходе - нет его!

[aaa]

Что делать, банки хорошие, контролер тоже, а все вместе не работает?

Читаю здесь:

http://vrtp.ru/index.php?showtopic=10518

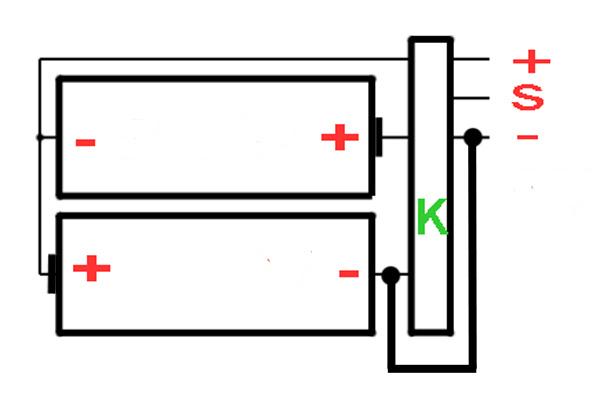

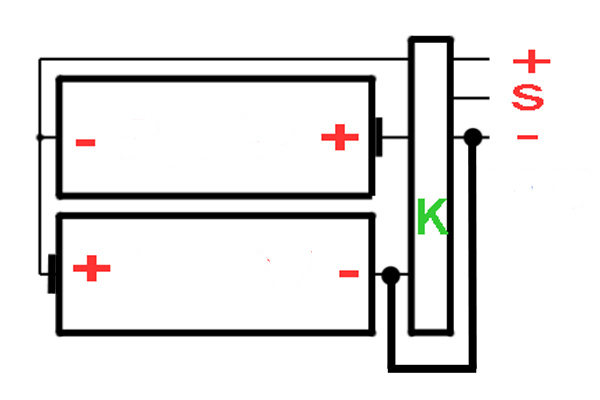

"Чтобы привести плату защиты в исходное состояние нужно закоротить на короткое время минусовой вывод банки и минусовой выход платы защиты."

Делаю такое хитрое действие и все, напряжение на выходе появилось!

[aaa]

Так как в фотике аккум почти сразу отключился, поставил его на зарядку. Заряжалось 2 часа 5 мин, что, по сравнению с номинальным временем 2 ч 15 мин, весьма неплохо. Ставлю опять в Nikon D300, смотрю "Battery info":

Bat. meter.....100%

Pic. meter.........0

Charging life.....4





Сделал такие выводы:

Зарядилось полностью; счетчик кадров сброшен на ноль.

А вот состояние аккума осталось от старого контролера, банки были на исходе, после заряда на другой день показывали 0% заряда. Те банки, у которых отказал контролер, показывали нулевое, наилучшее состояние аккума.



Прошли сутки. Включаю фотик, и мне показывает ...3% заряда. Мерю напряжение без нагрузки - 8.2 вольта, акумм заряжен на 100%. Вот так. Что делать? Буду смотреть, сколько кадров получится...

[Остап 01]

Как я понимаю, контролер, который вы поставили к хорошим банкам, держит в памяти всю информацию о старых банках и подмены не заметил...

Надо каким то образом сделать сброс контроллера. Как, на практике, я не помню, но помню, что можно...У меня до этого не дошло.

...заложите в поис сбос контроллера (укажите какого) и у верен, получите ответ...

А м/с в АКБ были одинаковые?



А емкость банок одинаковая?
