Переделка МС Гелиос 44М-7 под Nikon (фотоотчет)

[takaor]

Не, поменьше. Найду какой нибудь кулер старый от компа, достану из подшипника.

От шариковой ручки - не подойдёт?

У меня, помню, потерялся шарик одной стороны. И диафрагма стала перещёлкиваться не на пол-ступени, а через ступень - мне так стало даже удобней.(не помню на каком стекле)

[TalkMan]

От шариковой ручки - не подойдёт?

Мелковат...

[С_41]

А я так и не подобрал. Купил за шоколадку другой убитый гелиос, оттуда и взял шарик.

[Barns]

Не, поменьше. Найду какой нибудь кулер старый от компа, достану из подшипника.

а у вас какая версия гелиоса?

[TalkMan]

а у вас какая версия гелиоса?

Гелиос-44М-7

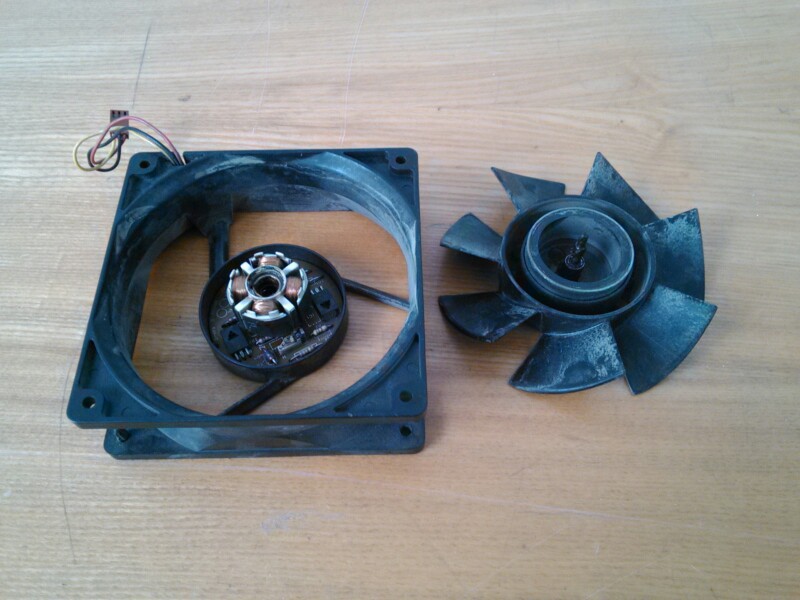

Решил проблему с шариком. На работе, как нельзя кстати, полетел вентилятор на 120 мм. В нем разлетелся подшипник. Вот от него шарик подошел идеально.

[TalkMan]

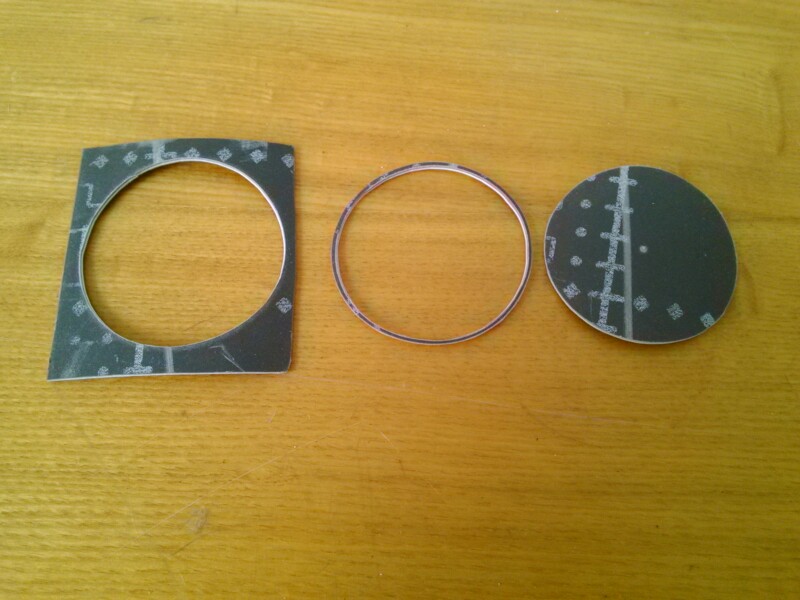

Уплотнительное кольцо под байонет вырезал из линолеума (остался после ремонта). Его толщина оказалась 1.8 мм, что на 0.3 мм больше зазора. В итоге кольцо регулировки диафрагмы крутится немного туго, но вполне приемлемо. Если будет напрягать, пошоркаю чуть на мелкой наждачке и все будет нормально. Но думаю не придется.

[TalkMan]

Сегодня руки вновь дошли до моего Гелиоса.

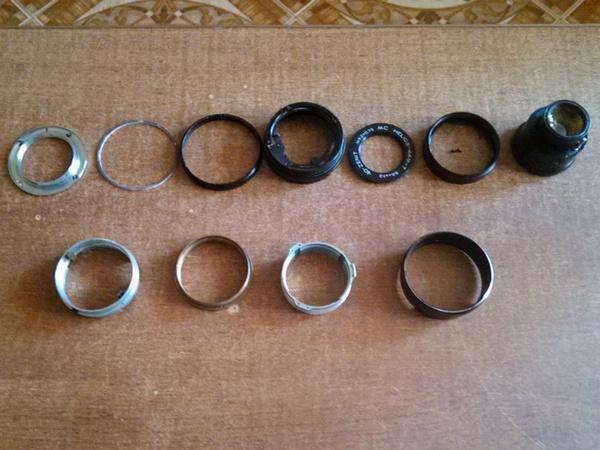

Разобрал полностью, вычистил всю старую смазку и смазал по новому. На выбор было две смазки: СИ-350 и Циатим-201. СИ-350 показалась слишком жидкой, геликоид крутился с легким металлическим скрежетом. С циатимом оказалось лучше. В итоге объектив крутится легко и плавно.

[TalkMan]

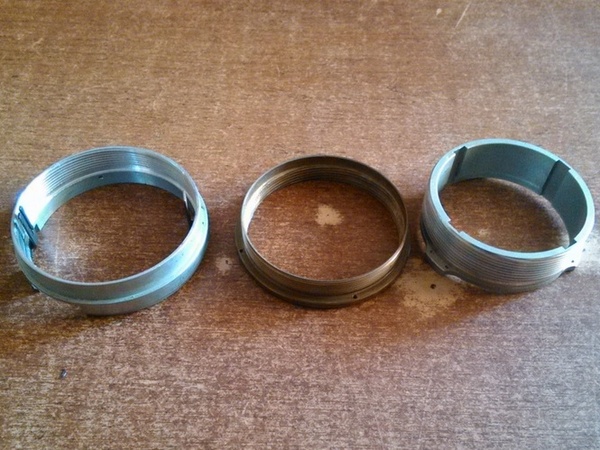

Вторым этапом отъюстировал геликоид на бесконечность.

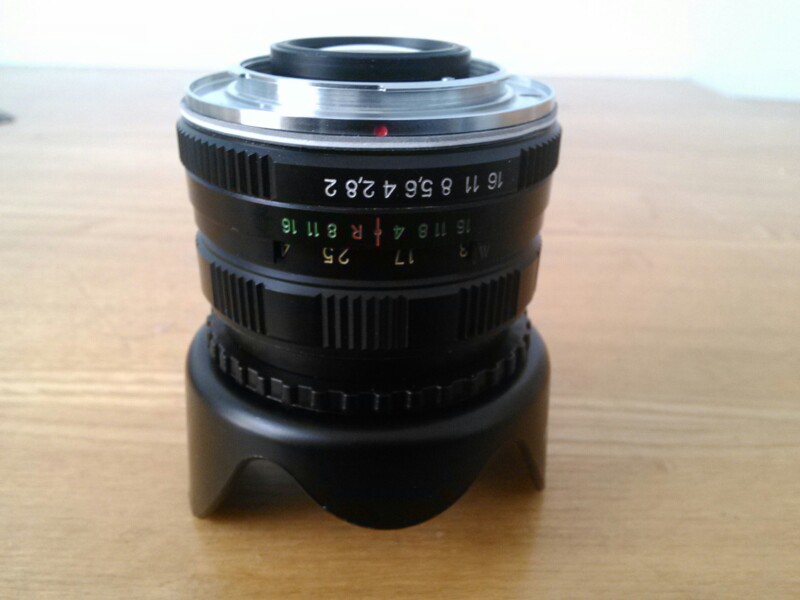

Результат работы понравился.

Вот полноразмерное фото противоположных домов. Снято через балкон на крайнем положении геликоида, до упора.

Моя ссылка

А вот снято на минимальном фокусируемом расстоянии, геликоид до упора в противоположную сторону. Причем расстояние от плоскости изображения до фокальной плоскости фотоаппарата получилось 495 мм, т.е. как и должно быть.

Моя ссылка

[STNVIDNOYE]

Всем привет!

Решил тоже поиграться с гелисом 44м-6 от старого ненужного зенита...

К известной методе сделал несколько незначительных видоизменений, может, кому будет интересно...

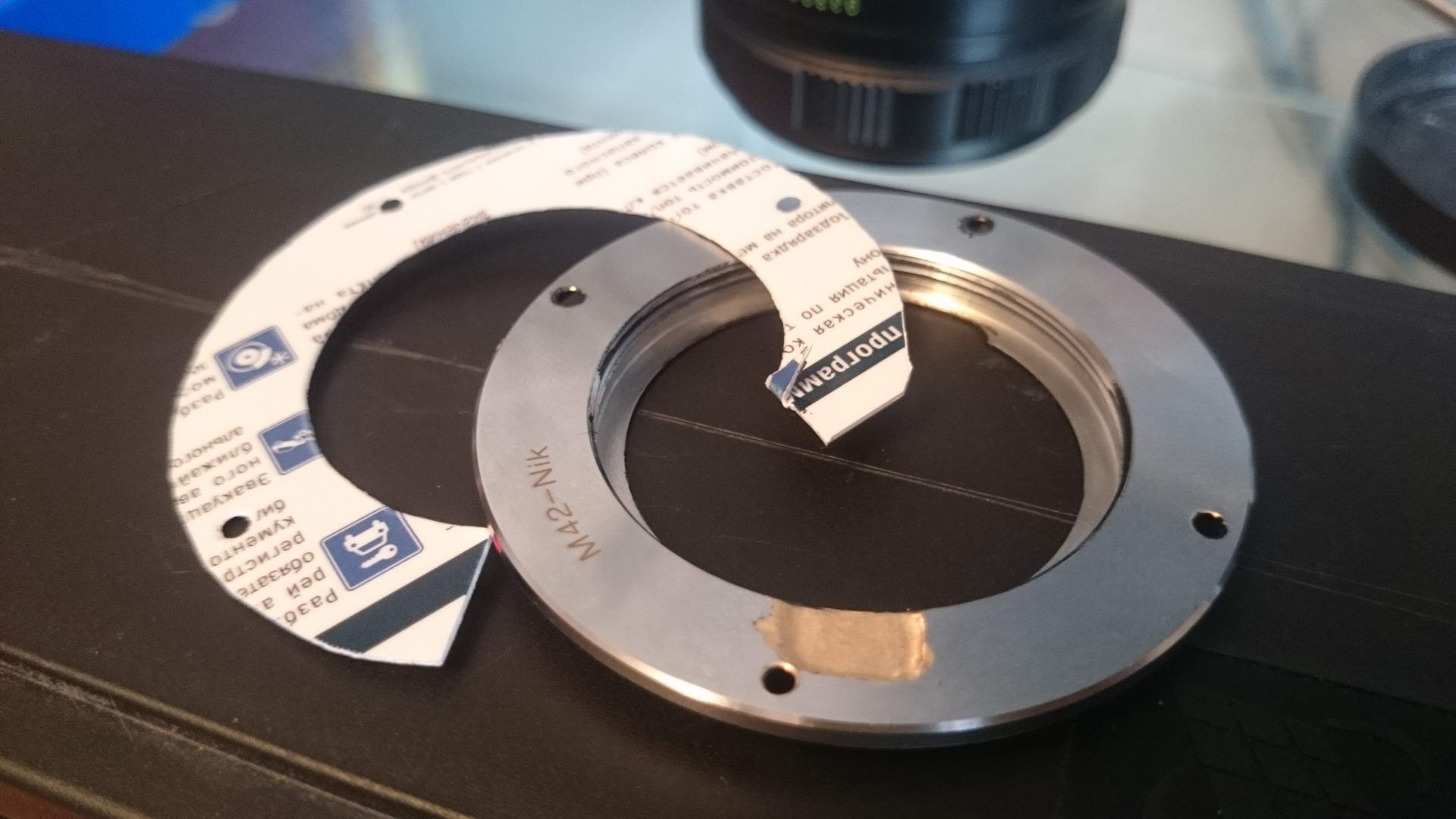

Проставочное выравнивающее кольцо сделал из старой пластиковой карты - толщина ее как раз около миллиметра.

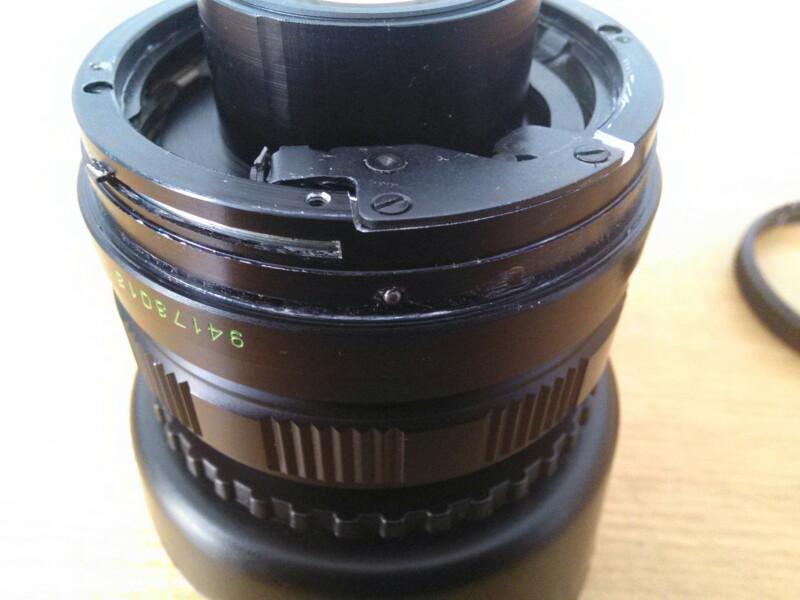

Плюс сделал в адаптере небольшую проточку, чтобы механизм диафрагмы нормально уместился.

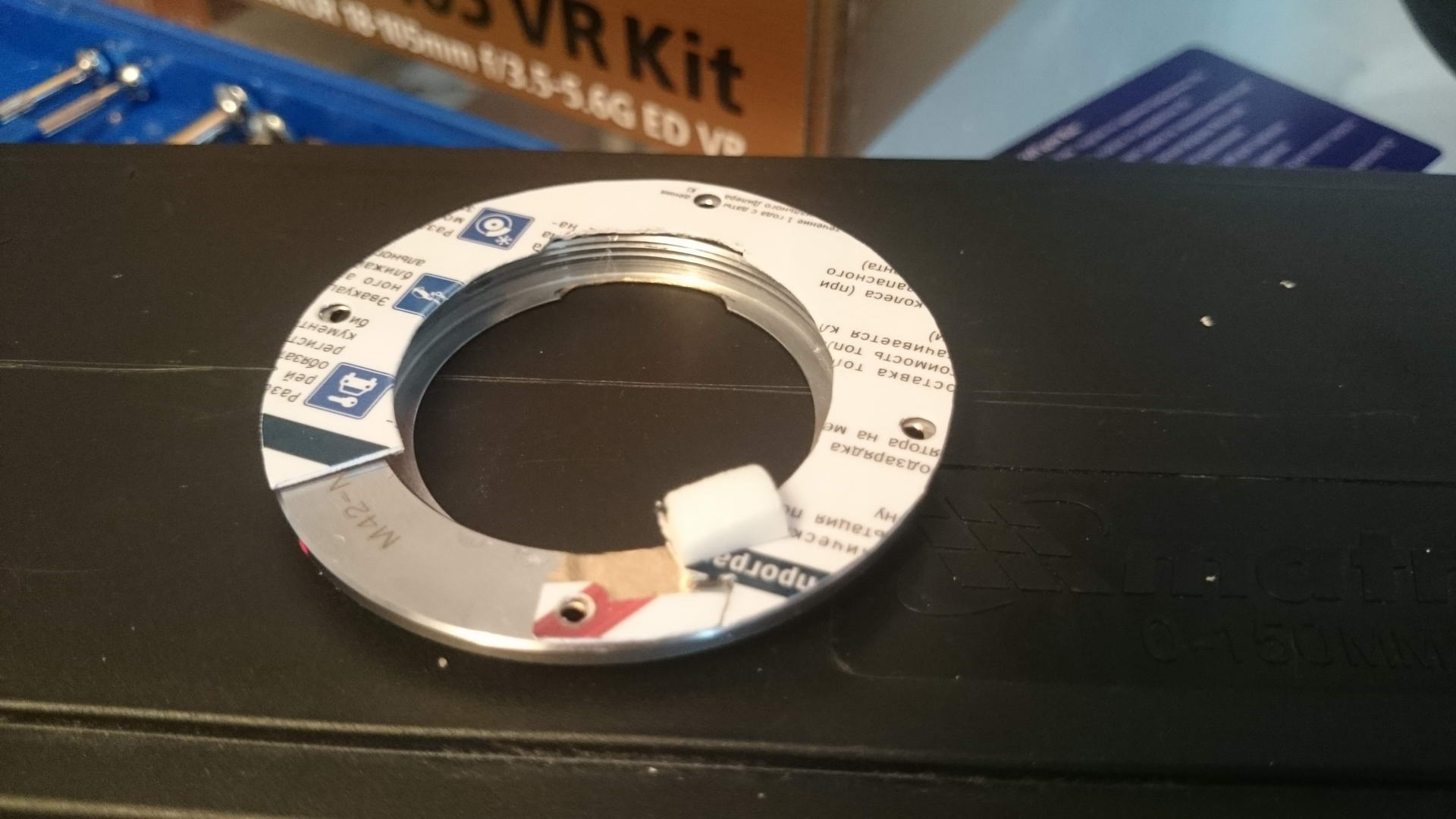

Для того, чтобы прижать прыгалку, приклеил к проставочному кольцу кусочек силикона.

[STNVIDNOYE]

Наклеил все на адаптер
