Переделка МС Гелиос 44М-7 под Nikon (фотоотчет)

[S.PiC]

Перед тем как была начата переделка Гелиоса 44, была изучена и взята за основу тема "Битва за бесконечность" и заказан безлинзовый переходник с одуванчиком Лушникова на www.filmprocess.ru.



Понадобились следующие материалы и инструменты:

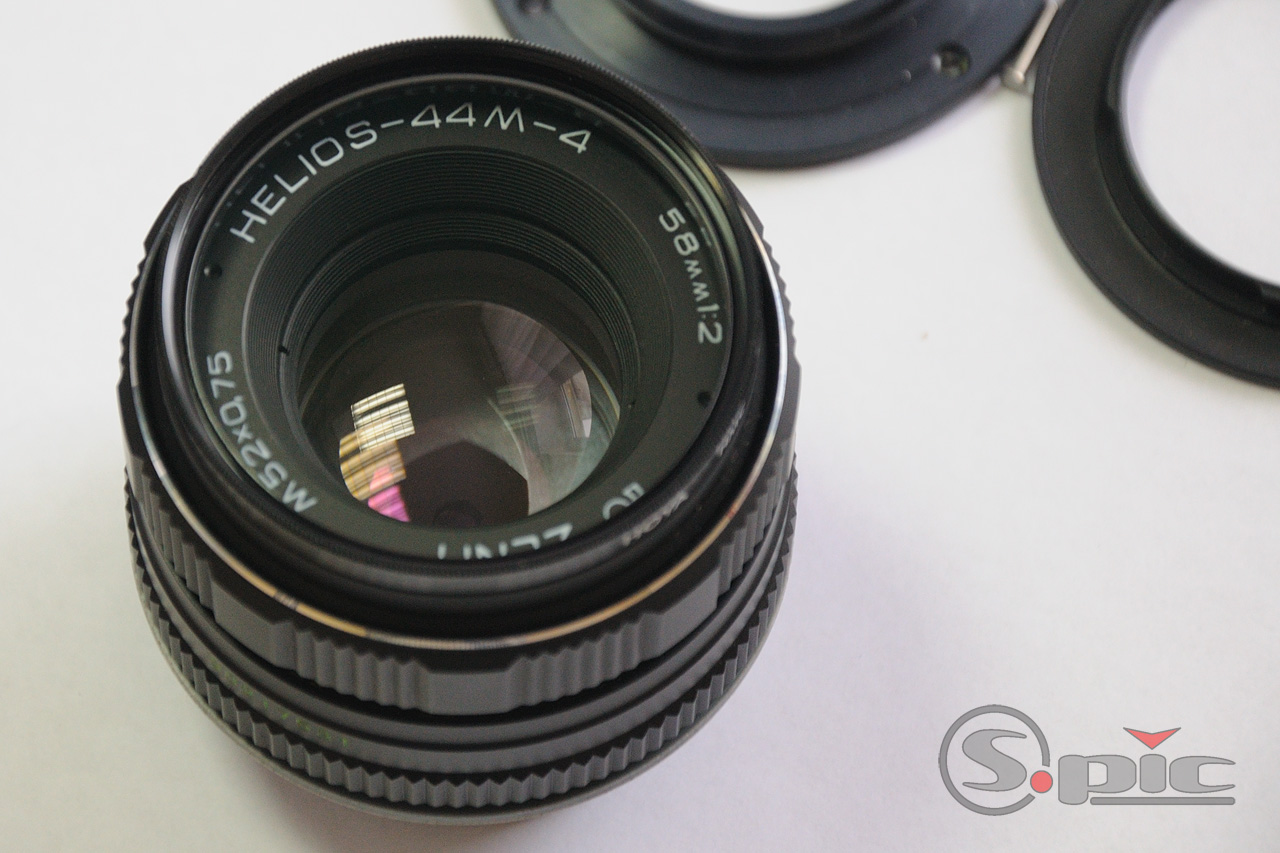

- объектив МС Гелиос-44М-7 (или другая модификация Гелиос-44М-Х)

- безлинзовый переходник

- сверла на 2,2 и 4,5

- металлическая (алюминиевая) пластина толщиной 1мм

- мягкая пружинка от шариковой ручки

- кусок полипропиленовой трубы с внутренним диаметром 58-58,5 мм

- напильники/натфили

- часовые отвертки

- дрель

- плоскогубцы



Порядок работы:

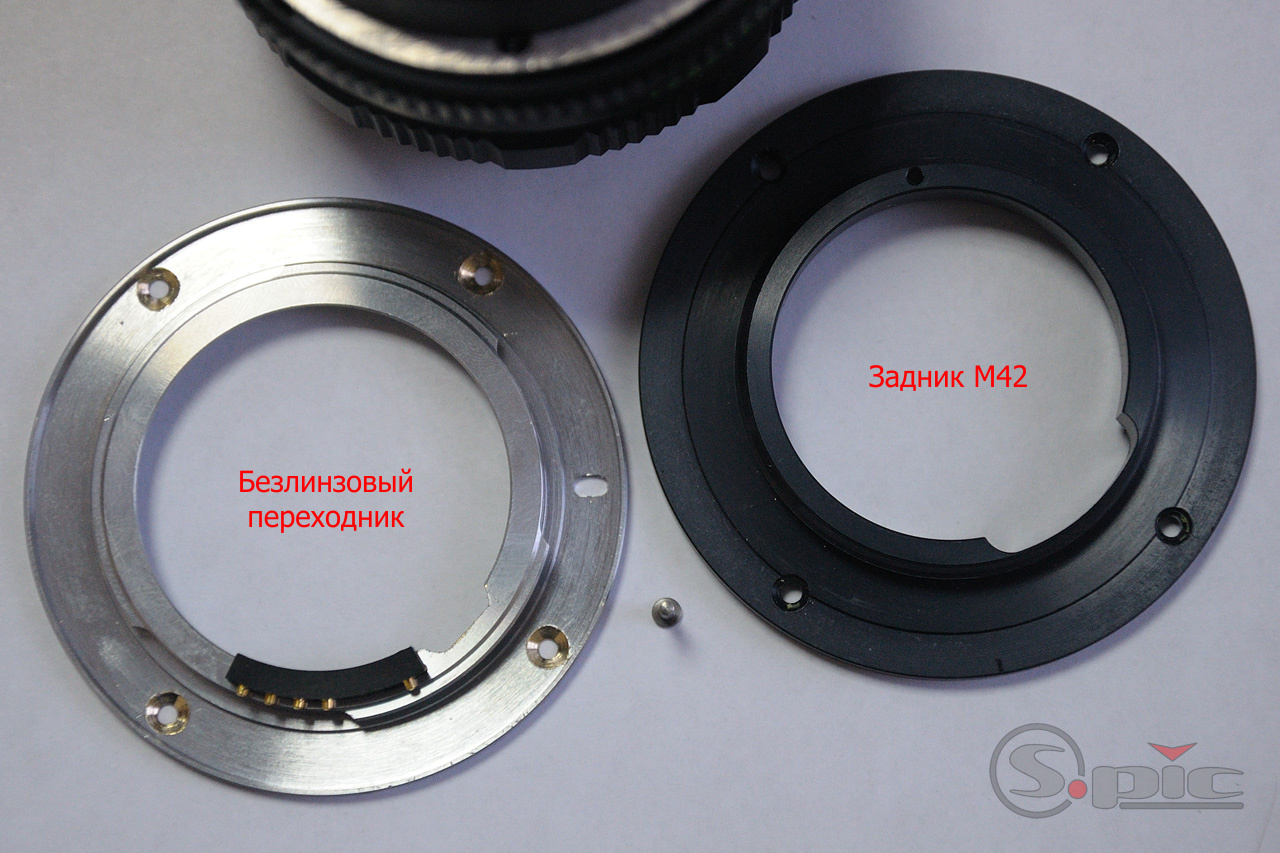

- открутил 4 болтика и снял задник М42 с объектива

- накрутил переходник-адаптер на задник и прямо через него сделал отверстия диаметром 2,2 в переходнике

- раззенковал отверстия на переходнике со стороны байонета (ВАЖНО!) сверлом 4,5 мм так чтобы шляпки болтиков целиком утопились в металл и не царапали байонет камеры - для этого использовал шуруповёрт, которым крутил сверло против хода сверла, чтобы не испортить случайно переходник (операция заняла больше времени, но дала 100% результат)

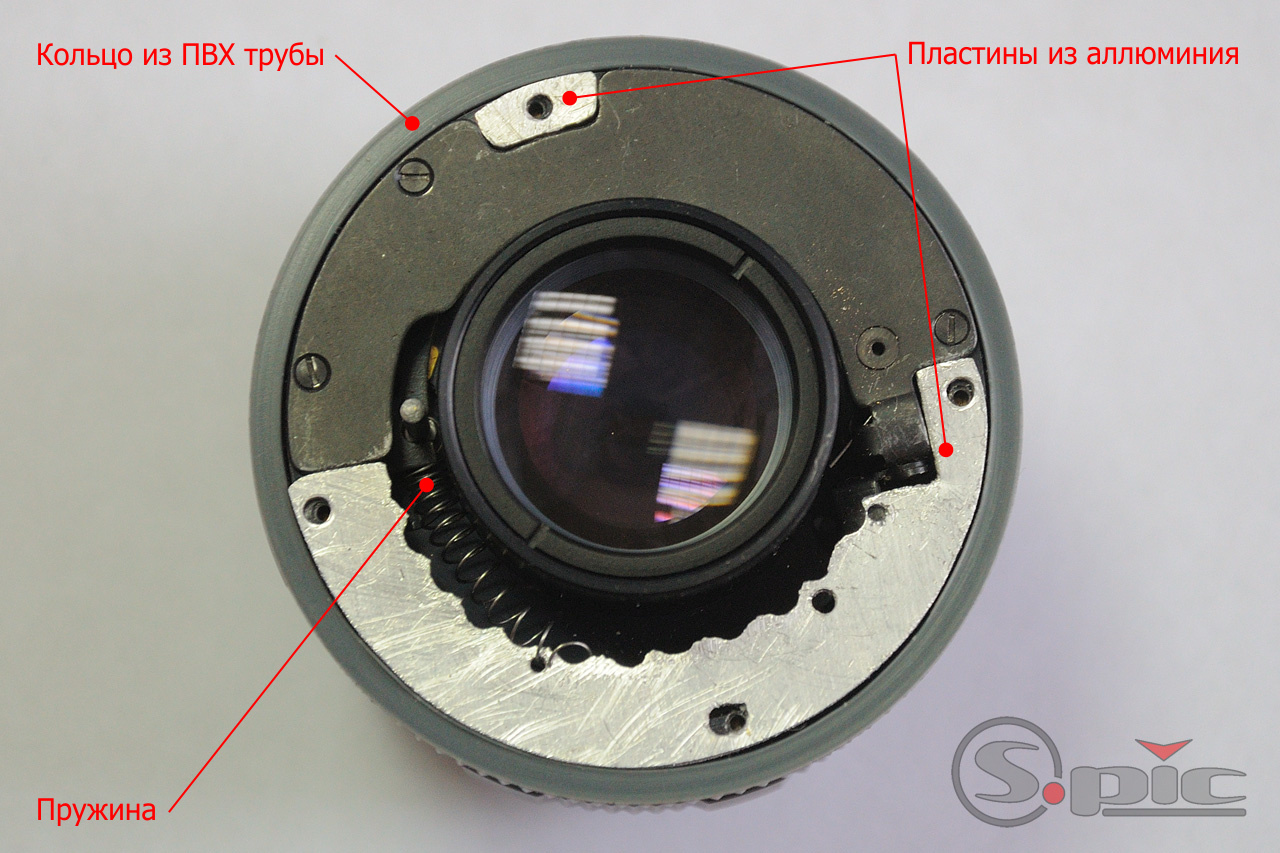

- из аллюминиевой пластины сделал 2 установочных площадки (как лекало использовал снятый задник объектива М42) площадки нужны для ровной установки переходника и отсутствии щелей

- приспособил пружинку от ручки для регулировки диафрагмы, зацепив кончик пружины за установочную площадку (с помощью этого можно регулировать закрытие диафрагмы с объектива)

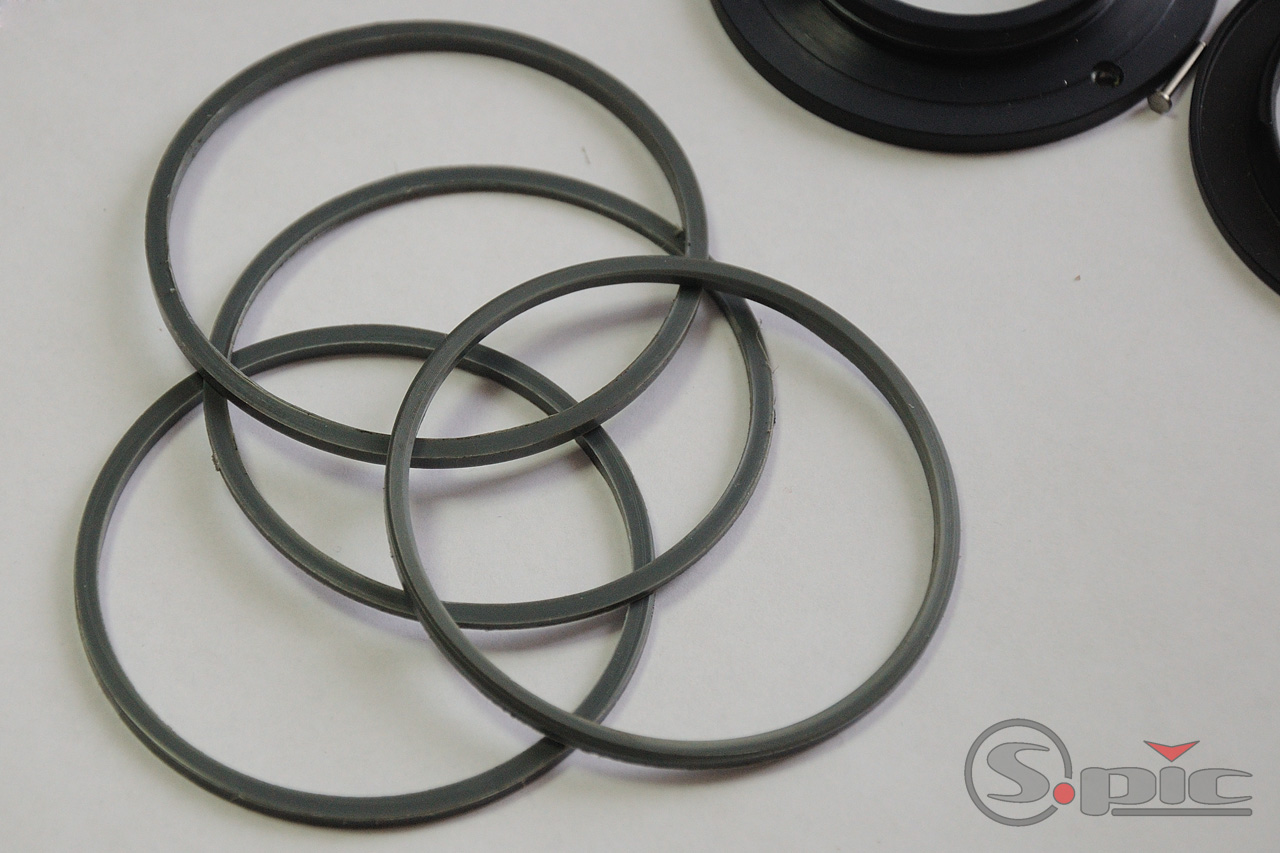

- из полипропиленовой трубы с внутренним диаметром 58-58,5 мм было вырезано кольцо толщиной 2-2,5 мм и установлено за кольцом диафрагмы на объективе, чтобы избежать его болтание и закрыть щель.

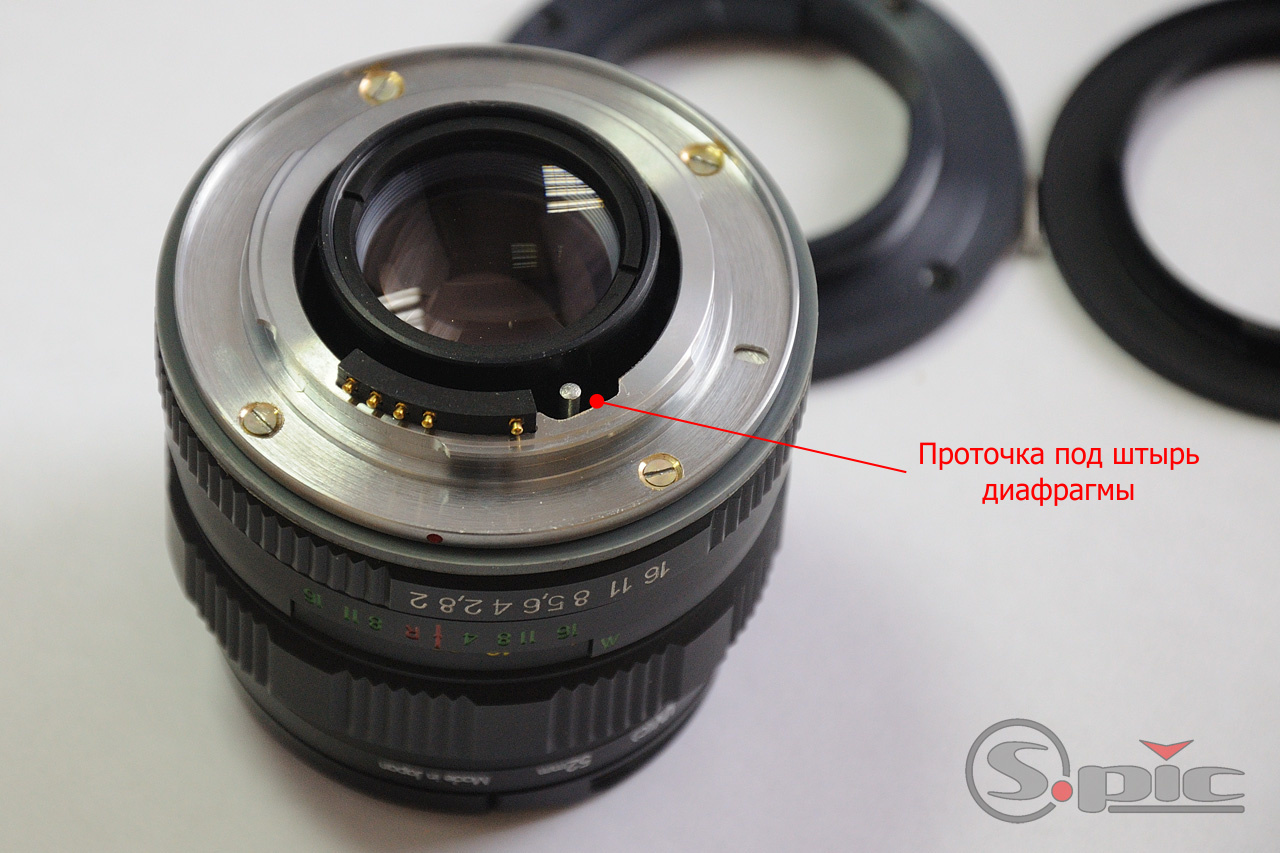

- после предварительной сборки было установлено, что при значениях фокусировки выше 2,5м штырь диафрагмы упирается в наплыв адаптера - в нем была сделана проточка напильником

Вуаля! Переделка объектива на бесконечность под Nikon ОБРАТИМАЯ и заняла около 4 часов времени.

Объектив, совсем не удивив, показал себя резким прямо с открытой диафрагмы. Бесконечность появилась!

P.S.: мне очень нравятся советские стекла: их рисунок и конструктив (не пластиковые объективы на которые даже страшно посильнее навернуть светофильтр).

P.S.S.: Буду очень рад, если кому-то моя статья поможет и приобщит к прекрасному)

[necster]

Хорошая, качественная переделка. Пластковое колечко это очень важно. Встречал на Авито.ру коммерческую переделку без этого колечка – кольцо диафрагмы будет болтаться. Стану рекомендовать эту мурзилку своим иногородним заказчикам, которые могут держать напильник в руках. Спасибо.

[S.PiC]

Хорошая, качественная переделка. Пластковое колечко это очень важно. Встречал на Авито.ру коммерческую переделку без этого колечка – кольцо диафрагмы будет болтаться. Стану рекомендовать эту мурзилку своим иногородним заказчикам, которые могут держать напильник в руках. Спасибо.

Огромное спасибо! Ваше мнение, как знатока, очень важно для меня

[S.PiC]

Обитаю в г. Владимире. Если кому нужна будет такая переделка - могу помочь

[geonic]

Объектив, совсем не удивив, показал себя резким прямо с открытой диафрагмы. Бесконечность появилась!

на каком фотоаппарате ? если не трудно выложите пару фоток

[S.PiC]

на каком фотоаппарате ? если не трудно выложите пару фоток

Nikon D90.

Фотки попозже выложу) пока есть только тестовые снимки клавиатуры и мишени для бек-фронт фокуса, а такие снимки стыдно на такой форум выкладывать))

[S.PiC]

Вот один тестовый снимок (обработка в CNX: режим standart - шарп там 3 из 9 по умолчанию и, хотя я сильнее шарпить люблю, но т.к. это показательный снимок, увеличивать резкость не стал , небольшой кроп и чуть прибавлен контраст - ресайз в фотошопе т.к. больше 3мб загрузить не могу на сайт)

P.S.: сделано на открытой диафрагме - можно заметить, что глубина резкости очень маленькая...

[necster]

мне очень нравятся советские стекла: их рисунок и конструктив

Вы глубоко заблуждаетесь:-) "Хит СССР — Гелиос-44. Кстати, тоже полтинник. Последние версии (44-4) лучше, но в целом годится разве что на переделки в монокли и перевертыши для самодельных макро-линз. Подкупает их дешевизна. Пожалуй больше плюсов у них нет."

Источник: http://exclufoto.ru/2010/09/sovetskie-o ... da-i-lozh/

[S.PiC]

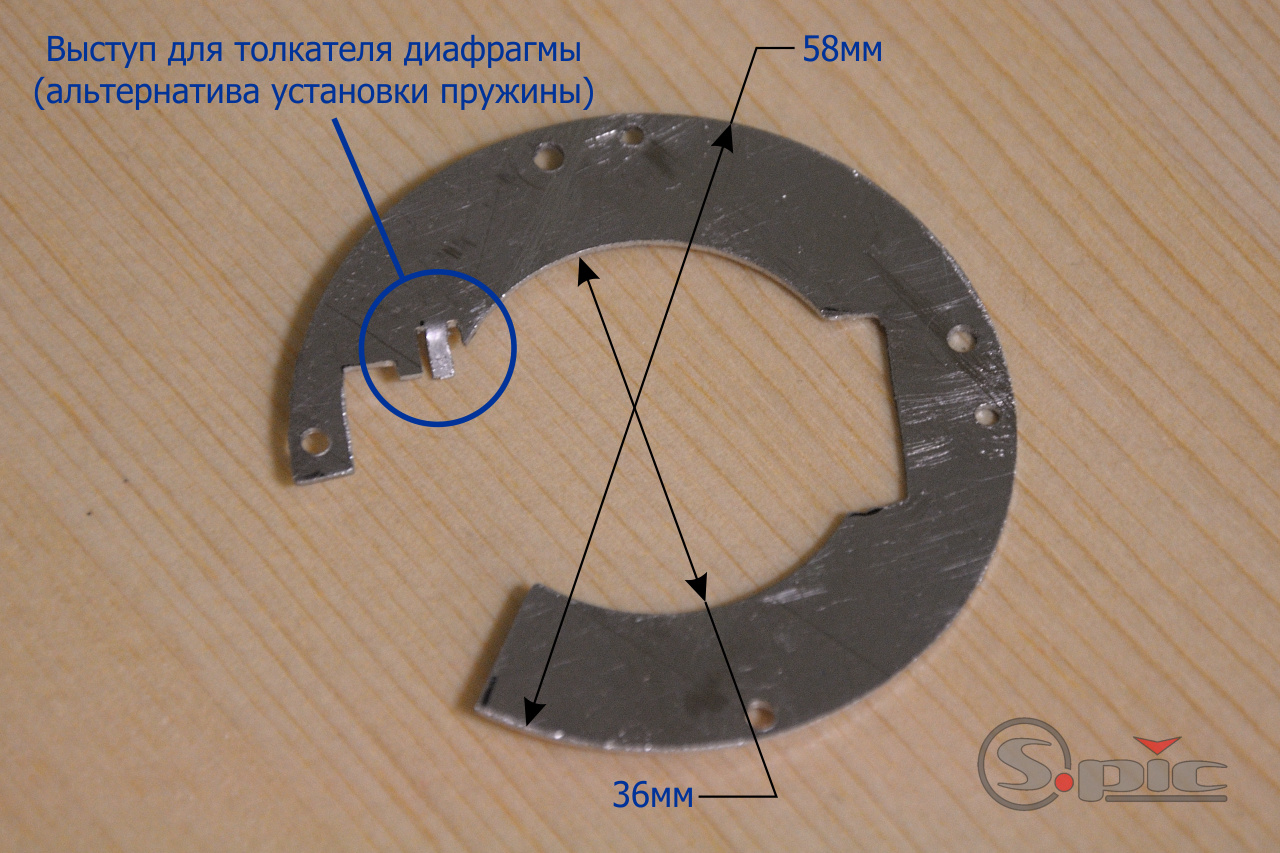

Небольшая доработка конструкции на другом Гелиосе:

(площадка сделана из нержавейки толщиной 1мм)

[SVJ]

Источник: http://exclufoto.ru/2010/09/sovetskie-o ... da-i-lozh/

Эта статья некорректна.

Сравнивать, то что производилось более пол века назад с современными технологиями глупо.

Я из этой статьи понял одно - автору ненавистно все советское, может даже его родственники жившие в СССР.

Если бы сравнение было сделано с другими брендами того времени как покачеству так и по цене, тогда бы все стало на свои места.
