Внутреннее устройство EN-EL3e

[Остап 01]

Julysha писала:



Угу, и будет негарантийный случай (в случае неприятностей с камерой).



___________________________________________________________________





ммм-да!!!



У нас, славян, гарантийный сервис в основном на отказах построен... Всегда найдут отговорку. Через суд надо каждый раз все решать, так это там и жить надо.



Завидую я вам, в Нидерландах нет такого шарма...жить в суде...

[aaa]

[oft]Плохо что то как то получилось, прочитал, что "пользователь Остап 01 блокирован на 1 месяц."[/oft]



Не смотрел, какие названия на чипах, расположение элементов на обоих платах контролеров не совпадало полностью. Банки были "заводского" подбора.



Еще про технику безопасности. Вы можете повредить себе руки и глаза, если замкнете там, где нельзя.

Я все проделал в познавательных целях. С экономической точки надо просчитать, сколько можно заниматься ремонтом изделия, который (не оригинал) стоит примерно 10 $.

[aaa]

Плохие новости:

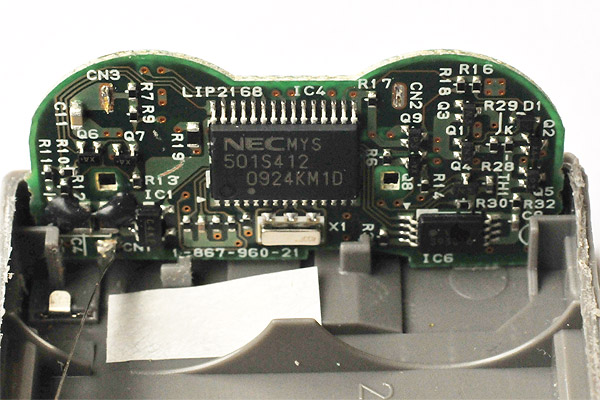

Узнал, что для перепрошивки контролера надо выпаять чип, (эту 40-ножку на фотке), иметь программатор и программу, поддерживающую такой чип... Да ну его...



Хорошие новости:

Этот аккум, сделанный из двух, сын взял фоткать свадьбу. (В Ниде, Курская коса, кто знает ). Так вот:

2200 кадров! Жить можно, господа.

[мимо шел]

Кстати на нетсправно контроллере рекомендую проверить предохранитель. Его выбивает иногда.

[aaa]

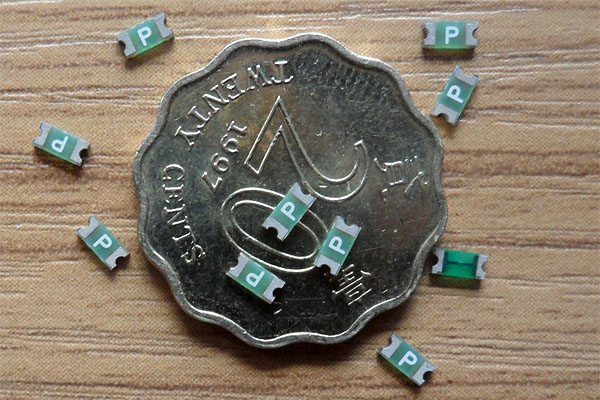

Но надо знать, где этот предохранитель в SMD исполнении.

Читал, что ключ на полевике тоже может отказать.

[aaa]

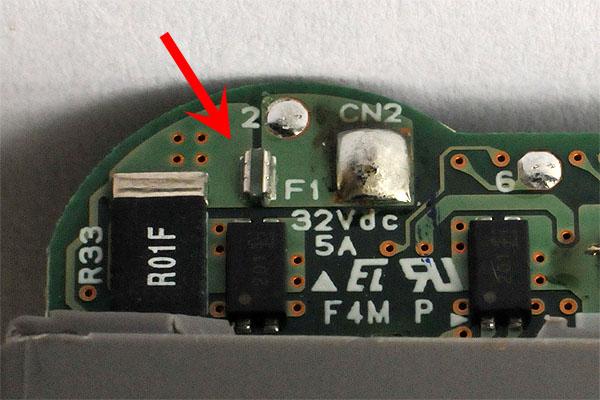

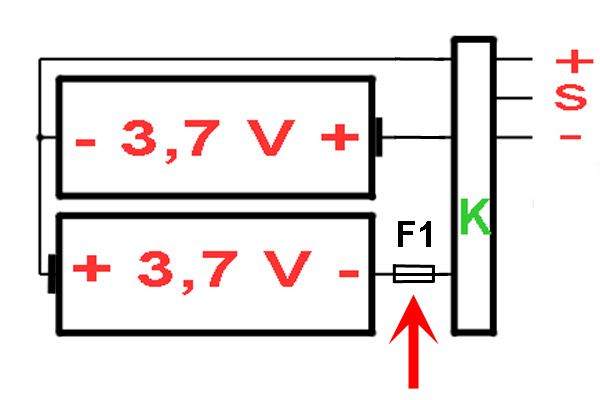

Нашел этот предохранитель. Он пробит. Его длина примерно 1 mm. Что делать?

[мимо шел]

Если по русски то просто запаять одну жилку из провода. Обычно если схема исправна то ничего особо страшного, иногда сами предохранители бывают плохие.

[aaa]

Я тоже думаю в таком направлении.

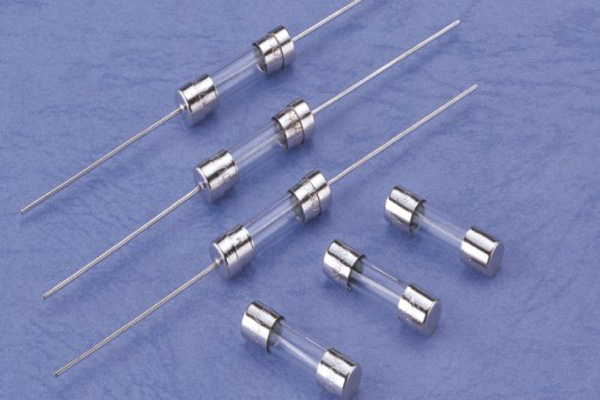

Попробую аккуратно раздавить керамический или стеклянный предохранитель на 5А и припаять провод оттуда.

[master77]

Я тоже думаю в таком направлении.

Попробую аккуратно раздавить керамический или стеклянный предохранитель на 5А и припаять провод оттуда.

У смд предохранителя есть такой немаловажный параметр как время срабатывания, риск благородное дело, но вопрос в выборе новый АКБ или ремонт фотика

[aaa]

Поставил вместо предохранителя провод диаметром 0,1 мм. Контроллер заработал!
