Переделка МС Гелиос 44М-7 под Nikon (фотоотчет)

[S.PiC]

Главное, что есть варианты переделки и рукастые люди! Всем большой светосилы и точного фокуса

[gackiF]

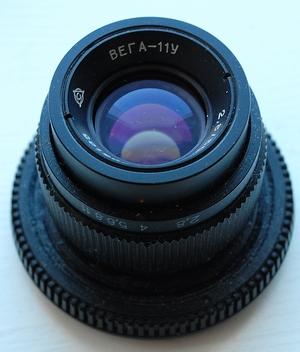

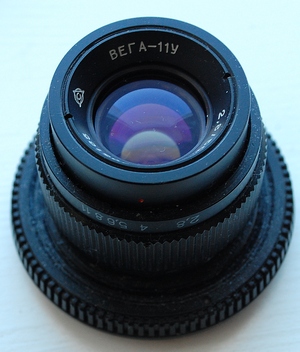

Ребята Вы грамотные ...очень понравились ваши переделки ...приятно читать вас рукастых и смотреть ....у меня большого толку нет переделать - попробовал один из Гелиосов 44-2....не разбирал на заглушку (которая идет на фотики) приспособил -но нет бесконечности ....конечно есть Гелиос 44М-4- смотрю на него - в нем прыгалка - а на никоне уже диафрагму не сделаешь...вот прочитал здесь в форуме и сделал Вегу на клей и на заглушку...на большее не способен

[Roman_Volgodonsk]

[member="S.PiC"], кстати, больше спасибо за идею с полипропиленовой трубой, попробую применить её при переделке объектива Minolta MC Rokkor-PF 58/1.4 там при пересадке на Никон обычно стачивается одно кольцо, но стачивать его нужно много и точно... попробую вообще удалить это кольцо, а зазор между переходником и кольцо диафрагмы компенсировать колечком из полипропиленовой трубы.

[KofP]

а у вас не было проблем с выпирающей частью начала поводка диафрагмы? она же выпуклая. у меня она упирается в переходник. я попытался толстым сверлом сделать углубление в переходнике в этом месте и в итоге сделал дырку в нем(

[goga68]

повезло тому , кто рукастый ... а если не способил бог для этого ...

может кто сделает мой , я бы заплатил (если это не очень дорого)

[S.PiC]

Добавлю примеры фоток на переделанные объективы из 1ого поста:

Зенитар-М

Зенитар-М

Гелиос-44М-7

Гелиос-44М-7

Гелиос-44М-7

[Баюн]

из полипропиленовой трубы с внутренним диаметром 58-58,5 мм было вырезано кольцо толщиной 2-2,5 мм и установлено за кольцом диафрагмы на объективе, чтобы избежать его болтание и закрыть щель.

А точно труба должна быть 58 мм? И где такую найти? Я прошелся по сантехническим магазинам, на меня только глаза вытаращили, нет таких размеров. Только на 50. Взял соединительную муфту, там расширение с обоих концов вроде пошире, но пока еще не пилил. Сверху прикинул, вроде подойти должно, но там не 58 мм точно.. там меньше.

[S.PiC]

А точно труба должна быть 58 мм? И где такую найти? Я прошелся по сантехническим магазинам, на меня только глаза вытаращили, нет таких размеров. Только на 50. Взял соединительную муфту, там расширение с обоих концов вроде пошире, но пока еще не пилил. Сверху прикинул, вроде подойти должно, но там не 58 мм точно.. там меньше.

Труба была именно такого диаметра, я нашёл у знакомого, который собирает установки для очистки воды.

[олег-270]

Перед тем как была начата переделка Гелиоса 44, была изучена и взята за основу тема "Битва за бесконечность" и заказан безлинзовый переходник с одуванчиком Лушникова на www.filmprocess.ru.



Понадобились следующие материалы и инструменты:

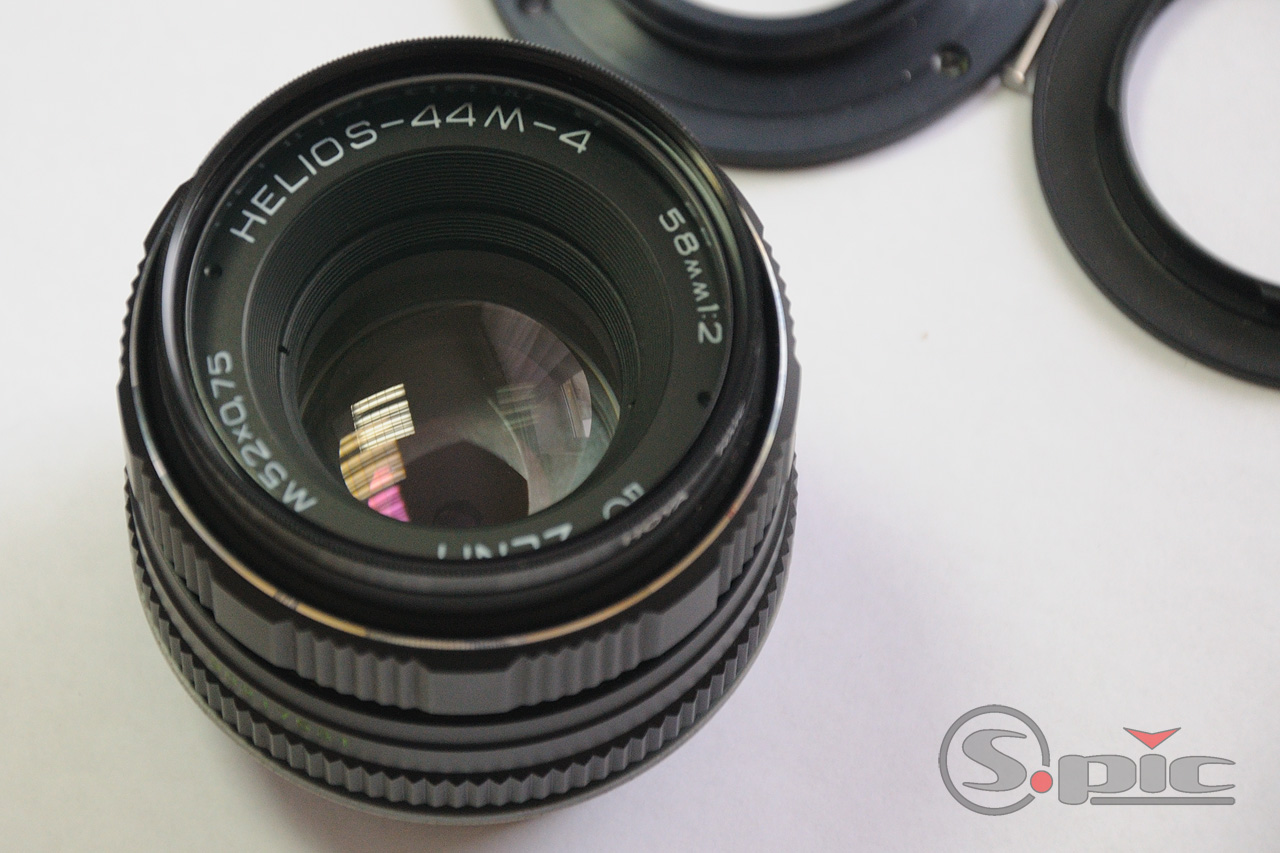

- объектив МС Гелиос-44М-7 (или другая модификация Гелиос-44М-Х)

- безлинзовый переходник

- сверла на 2,2 и 4,5

- металлическая (алюминиевая) пластина толщиной 1мм

- мягкая пружинка от шариковой ручки

- кусок полипропиленовой трубы с внутренним диаметром 58-58,5 мм

- напильники/натфили

- часовые отвертки

- дрель

- плоскогубцы



Порядок работы:

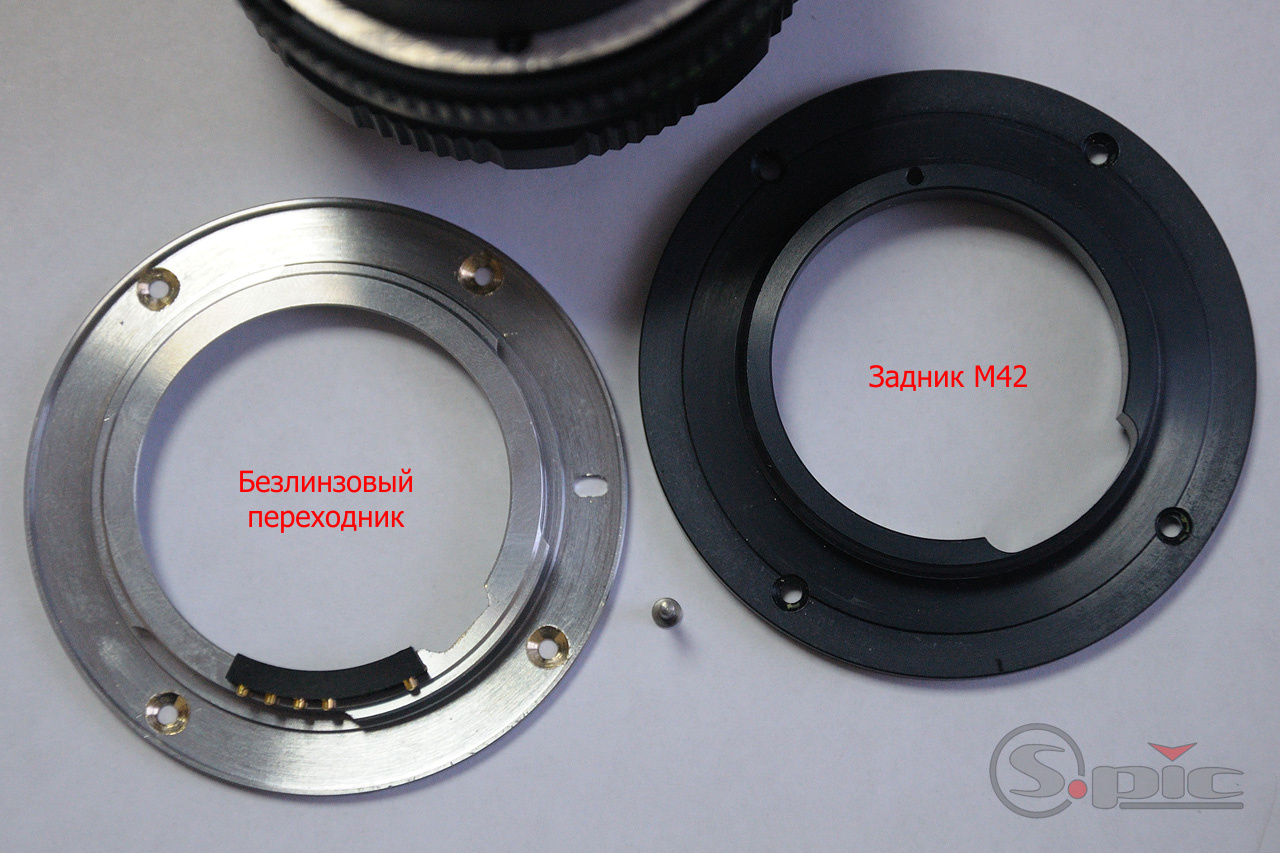

- открутил 4 болтика и снял задник М42 с объектива

- накрутил переходник-адаптер на задник и прямо через него сделал отверстия диаметром 2,2 в переходнике

- раззенковал отверстия на переходнике со стороны байонета (ВАЖНО!) сверлом 4,5 мм так чтобы шляпки болтиков целиком утопились в металл и не царапали байонет камеры - для этого использовал шуруповёрт, которым крутил сверло против хода сверла, чтобы не испортить случайно переходник (операция заняла больше времени, но дала 100% результат)

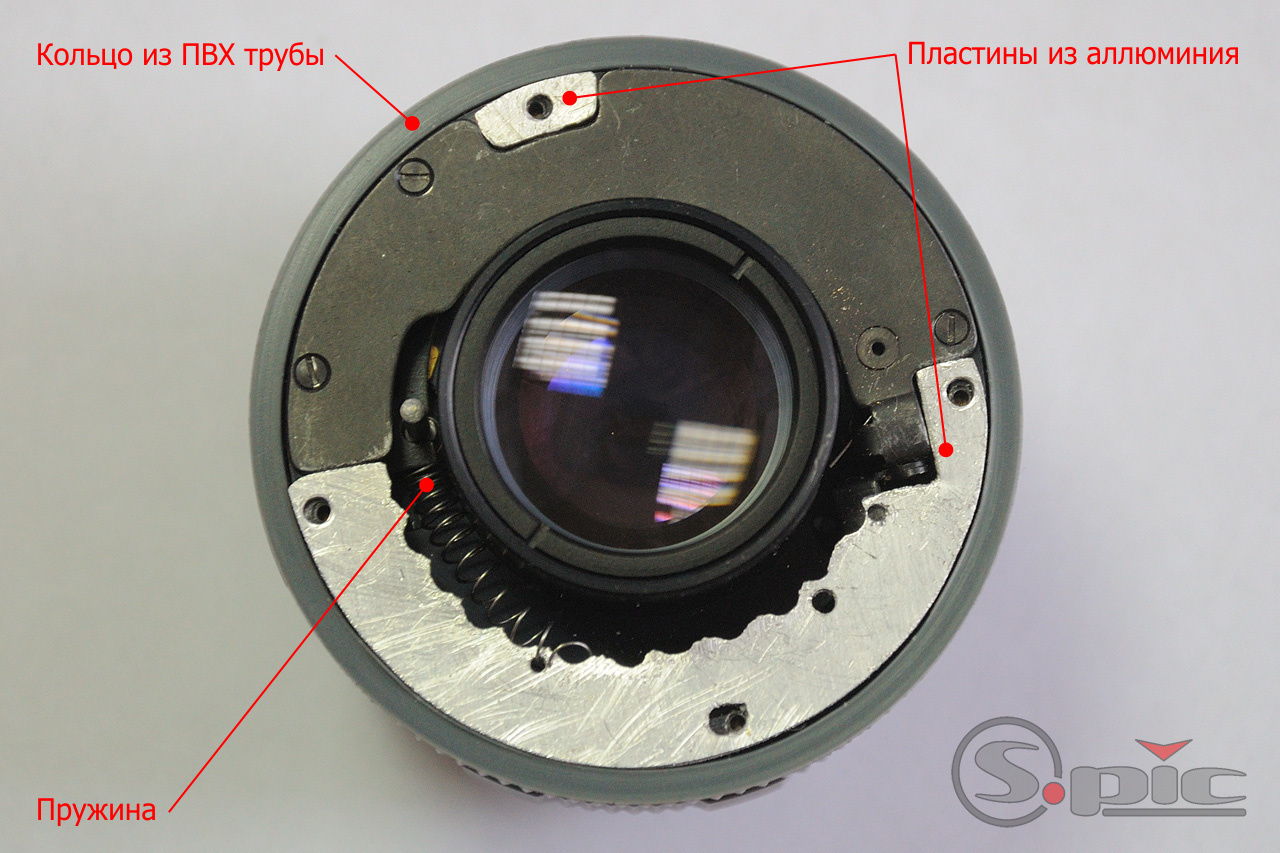

- из аллюминиевой пластины сделал 2 установочных площадки (как лекало использовал снятый задник объектива М42) площадки нужны для ровной установки переходника и отсутствии щелей

- приспособил пружинку от ручки для регулировки диафрагмы, зацепив кончик пружины за установочную площадку (с помощью этого можно регулировать закрытие диафрагмы с объектива)

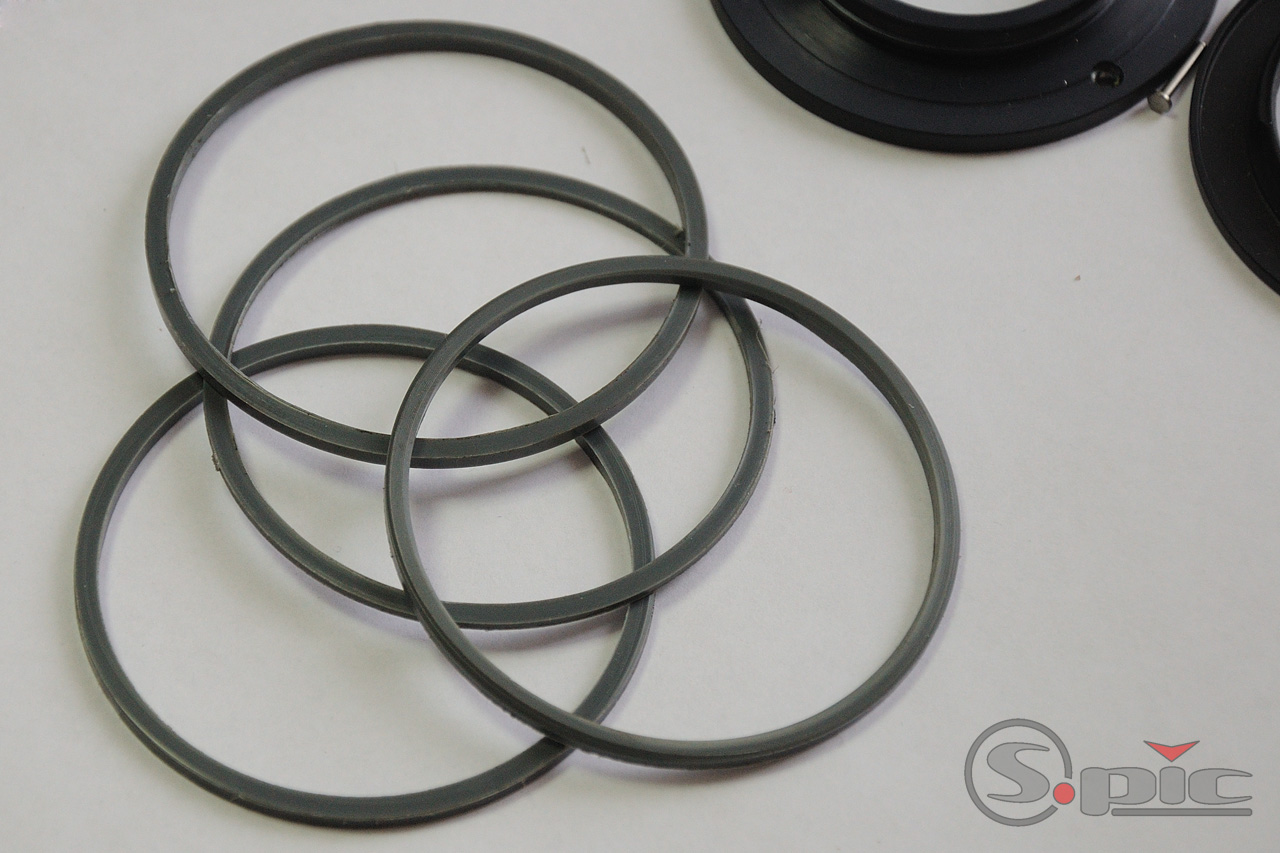

- из полипропиленовой трубы с внутренним диаметром 58-58,5 мм было вырезано кольцо толщиной 2-2,5 мм и установлено за кольцом диафрагмы на объективе, чтобы избежать его болтание и закрыть щель.

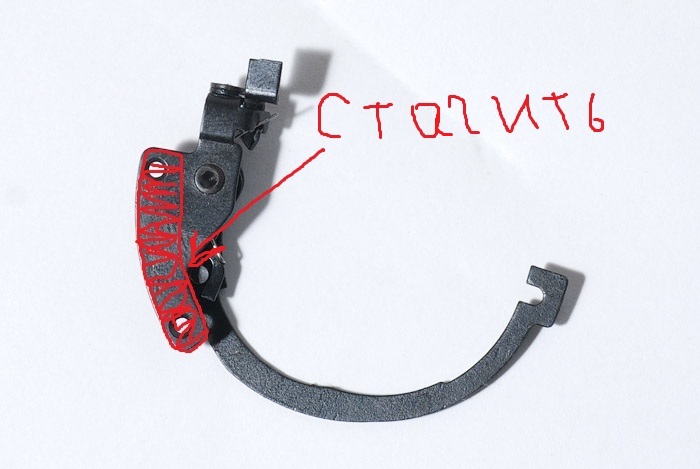

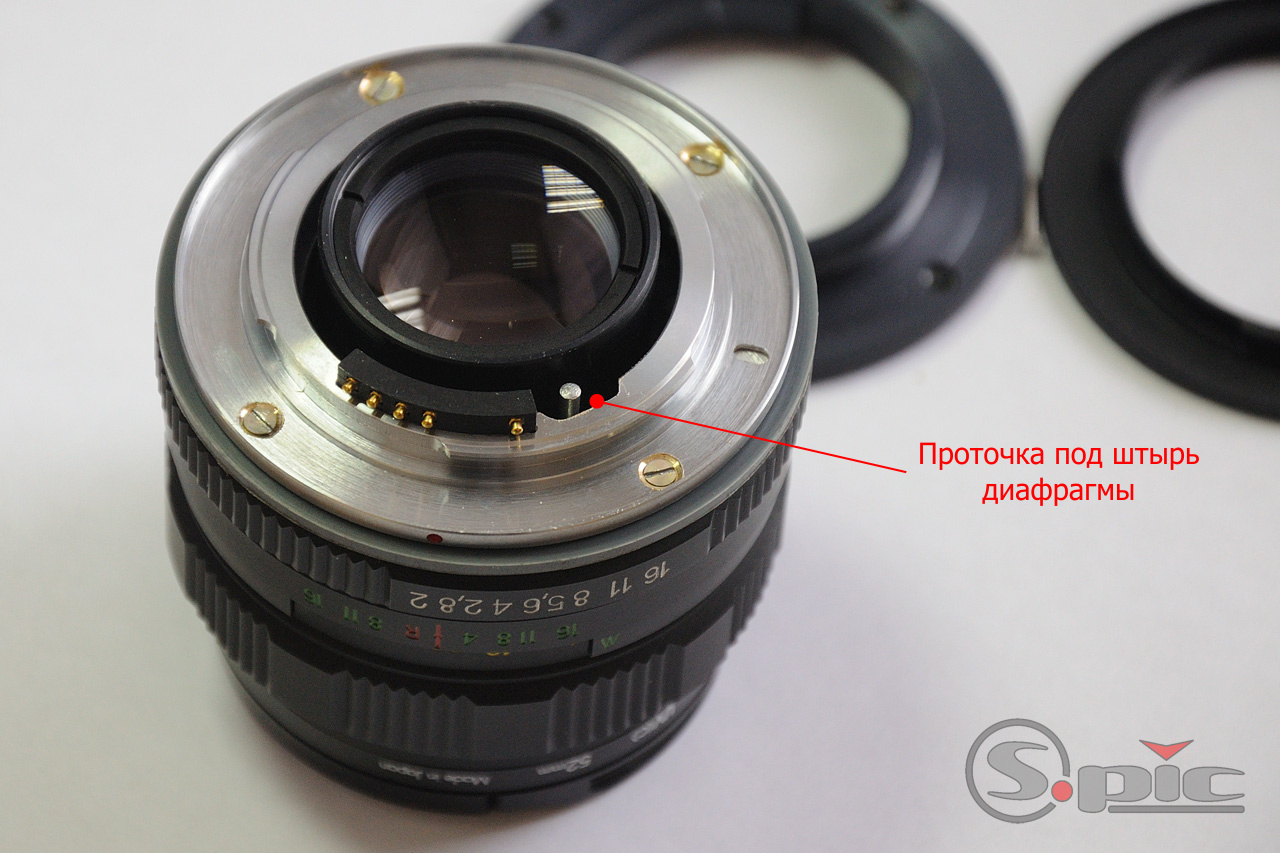

- после предварительной сборки было установлено, что при значениях фокусировки выше 2,5м штырь диафрагмы упирается в наплыв адаптера - в нем была сделана проточка напильником

Вуаля! Переделка объектива на бесконечность под Nikon ОБРАТИМАЯ и заняла около 4 часов времени.

Объектив, совсем не удивив, показал себя резким прямо с открытой диафрагмы. Бесконечность появилась!

P.S.: мне очень нравятся советские стекла: их рисунок и конструктив (не пластиковые объективы на которые даже страшно посильнее навернуть светофильтр).

P.S.S.: Буду очень рад, если кому-то моя статья поможет и приобщит к прекрасному)

[олег-270]

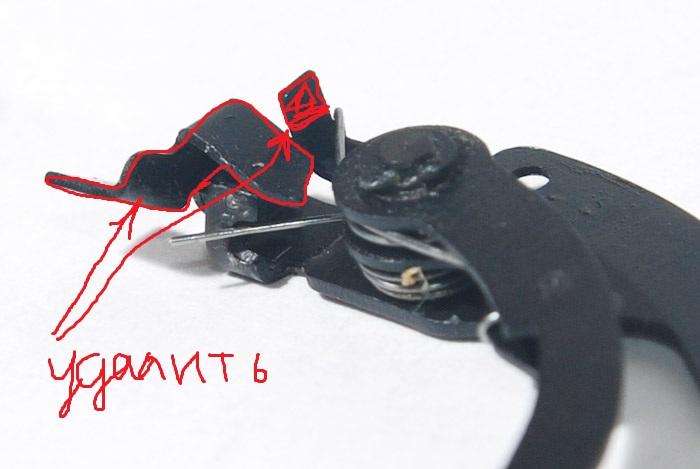

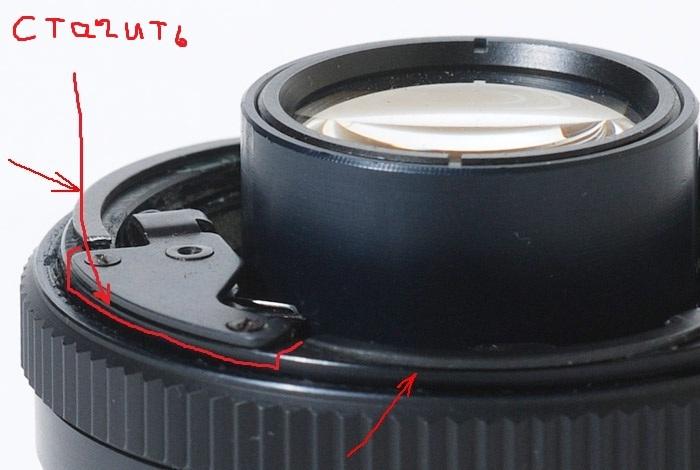

Я сделал попроще

просто механизм регулировки диафрагмы стал заподлицо и подкладывать ни чего не нужно и бесконечность появилась
