Внутреннее устройство EN-EL3e

[ymsh]

Напрашивается вопрос: - Каким образом удалось пользоваться батареей (2200 снимков), если предохранитель F1 был сгоревшим ?

[aaa]

Там была пара "хорошие банки+старый контроллер".

А здесь я пишу про пару "старые банки+новый контроллер".

[ymsh]

Немного запутано, но теперь понятно, спасибо.

А зачем старым банкам новый контроллер?

[aaa]

Просто сначала у меня отказал новый аккум. Я купил старый, и контроллер от него поставил с новыми банками. Результат - 2200 фоток. А теперь дальше разбираюсь с тем, что осталось.

[ymsh]

Понятно, спасибо !

Кстати, может быть пригодится, такие банки бывают в аккумуляторах к моб. телефонам.

[aaa]

Банки диаметром 18 мм, длина 50 мм.

Наверное, у вас очень старый моб. телефон, если банки круглые?

В всех новых банки плоские.



Еще вопрос: как это называется по русски? (а то у меня родной другой язык).

[aaa]

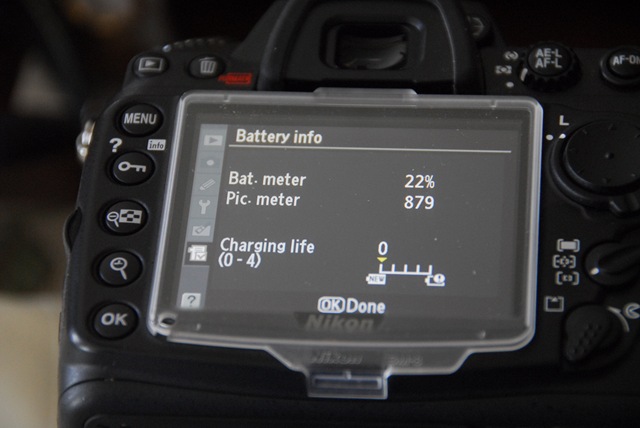

Вчера хотел сфоткать "Battery info", где 2200 кадров, а там уже "Pic.meter" ноль, но зато "Bat.meter" 7%. Напряжение без нагрузки - 7,2 V.

Теперь меня волнует, что будет, когда к старим банкам поставлю новый контроллер? Вот здесь Олег Фролов пугает народ:



http://www.club-nikon.ru/forum/topic/34 ... _p__372562



"При покупки не родного аккумулятора есть огромный рыск его лишится через месяц другой (они очень быстро сгорают), а также есть шанс спалить камеру, сервис центры завалены камерами с диагнозом сбоя мозгов от неродного аккумулятора."

Еще в той же теме:

"Мозги часто виснут от того что аккумулятор имея малый заряд, а информацию камере даёт что заряда ещё много.

Таких сломанных камера все сервисы завалены."







Кто завалил камеру не родним аккумом, напишите. Ведь таких должно быть много.



[oft]И как они докажут, что мозги фотика отказали по вине аккума? А что, оригинал не может дать такую неисправность - малый заряд при информации, что заряда еще много?

Я уже придумал план-хулиган: покупаю новую камеру, фоткаю сколько влезет, после трех ремонтов возврат денег.[/oft]

[aaa]

Оказывается, в аккуме ЕN-EL3e банки на один мм короче, они на самом деле 18490.

http://www.alibaba.com/products/18490_b ... ---50.html

Их можно только заказать по интернету, примерно 2 $ штука, если заказывать много. Вывод: лучше купить не оригинал, чем ремонтировать.

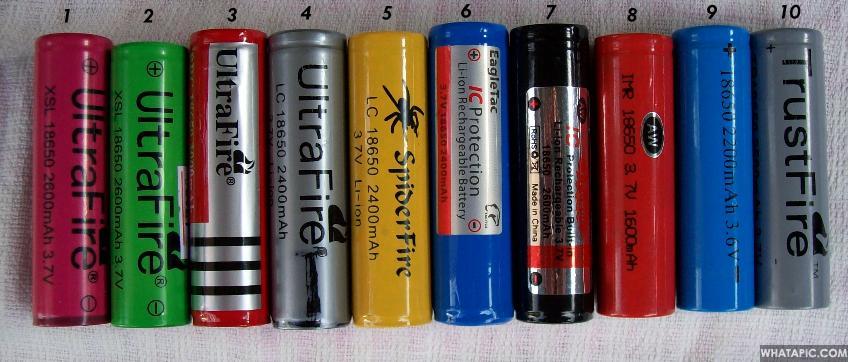

Но прикинул, что в бат. ручку можно поставить 18650. Они широко используются в ноутбуках, фонариках... Их емкость достигает 3000 мА/ч, т.е. в два раза больше, чем ЕN-EL3e.

[aaa]

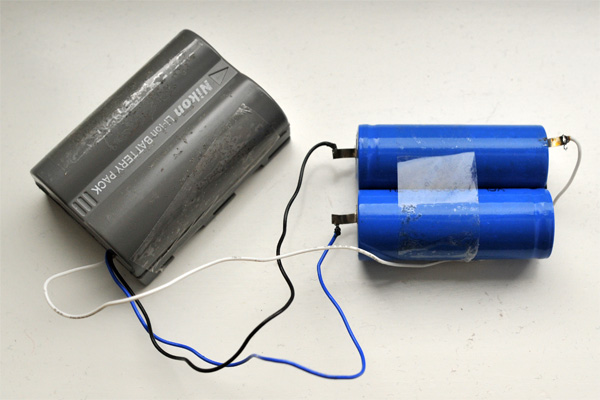

Так как никто не написал, что завалил камеру не родним аккумом, я ради правды пожертвовал своим Nikon D300 и подключил к нему связку "новый контроллер + старые банки". Банки были отдельно от фотика, к ним подключал вольтметр и доп. нагрузку - лампочку 12 V, 20 W.

Как я и предполагал, D300 работал нормально. А банки вели себя даже лучше, чем с "старым" контроллером. Если раньше с ними не мог фоткать вообще, то теперь после 20 кадров с внутр. вспышкой показывало 95%. Аккум один час давал ток на лампочку (примерно 1 А), пока напряжение село до 6,5 V и фотик выключился.

[aaa]

Еще про информацию аккума.

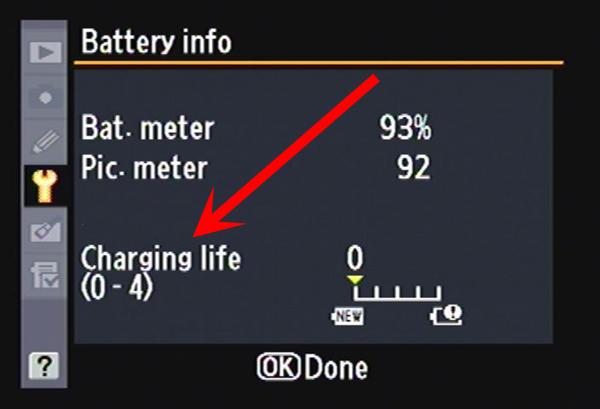

Никто не усложнил себя ответить на мои вопрос, как будет в русском меню "Charging life". Ладно, буду этот термин писать на более распространенном языке. Думаю, такую "единицу" измерения придумали сами Никон, 0- прекрасное состояние аккума, 4 - очень плохое. В более новых фотиках пишут более понятные слова "Bаttery age", т.е. возраст аккума. Нашел инфо в интернете, что эта одна единица означает примерно 20 полных зарядов аккума. Напрашивается вопрос - в основном заряды бывают не полные. Например, нет смысла брать с собой на мероприятие аккум, у которого заряд 20%. Как тогда работает "Charging life"? По идее, должен работать как сумматор.

Большого значения эти единицы не имеют, я уже писал, что "старый" контроллер, у которого были 4 единицы (очень плохо) с новыми банками разрешил сделать примерно 2200 кадров.



"Pic. meter" понятное дело. Эта информация записывается в контроллер, в другом фотике аккум показывает такое же количество отснятых кадров. При зарядке сбрасывается на ноль.



Осталось "Bat. meter". Здесь пока не все ясно. Предполагаю, эти показания зависят от напряжения на аккуме, тока на зарядку, тока на фотографирование, могут иметь зависимость от количества отснятых кадров и времени. Кто знает более точно, напишите.
