Вопрос по работе MB-D10

[aaa]

Предлагаю сделать внешний блок питания.

EN-EL3e разбирается, банки извлекаются. Тремя проводами от корпуса аккума подключается коробка-контейнер. Там внутри, например, 10 банок 18650. Одна банка имеет емкость от 2000 до 3000 мА/ч. Две группы по 5 соединены последовательно. Суммарная емкость 10-15 А/ч, т.е. может превышать емкость EN-EL3e до 10 раз.

[photo-angel]

Предлагаю сделать внешний блок питания.

EN-EL3e разбирается, банки извлекаются. Тремя проводами от корпуса аккума подключается коробка-контейнер. Там внутри, например, 10 банок 18650. Одна банка имеет емкость от 2000 до 3000 мА/ч. Две группы по 5 соединены последовательно. Суммарная емкость 10-15 А/ч, т.е. может превышать емкость EN-EL3e до 10 раз.

Хороший вариант, только наверно 5 банок соединять надо параллельно, а группы соединить последовательно, т.е. одна группа заменять одну банку из аккума. Только вот наверно без ручки все равно не обойтись, куда этот модернизированный аккум вставлять, и из отсека тушки провода не вывести, по крайней мере без доработки, не хочется трогать тушку.

[aaa]

Конечно, сначала по 5 банок параллельно, а потом две группы последовательно, плюс провод от "середины".

Просто крышка бат. отсека фотика не закрывается до конца, оттуда идут три провода. А для безопасности к торцу аккума можно присобачить защитный колпачок крышки бат. отсека.

Посмотрели мою тему про внутр. устройство EN-EL3e?

[photo-angel]

Конечно, сначала по 5 банок параллельно, а потом две группы последовательно, плюс провод от "середины".

Просто крышка бат. отсека фотика не закрывается до конца, оттуда идут три провода. А для безопасности к торцу аккума можно присобачить защитный колпачок крышки бат. отсека.

Посмотрели мою тему про внутр. устройство EN-EL3e?

Смотрю вот )))

[Andrew_74]

У меня вопрос по работе ручки с D700

Много где уже встречал, что у владельцев и оригинала, и китайских ручек проблемы с переключением питания с ручки на основной и на оборот, т.е. после разряда ручки или же основного аккума не происходит переброса питания, камера тупо вырубается.

Таки впервые слышу об этом. D700 + MB-D10 пользую три года, D300s + MB-D10 - 9 месяцев. Только с родными аккумуляторами, ибо возня с пальцами не стоит свеч.

[aaa]

Как раз 10 банок 18650 имеют стоимость примерно одного оригиналa ЕN-EL3e.

[photo-angel]

Как раз 10 банок 18650 имеют стоимость примерно одного оригиналa ЕN-EL3e.

Вот только у меня еще вопрос возник, а нормально ли электроника будет вместо 1400мА понимать эти самые 10000-14000мА ?

[aaa]

а нормально ли электроника будет вместо 1400мА понимать эти самые 10000-14000мА ?

Этого я не знаю, алгоритм работы контроллера EN-EL3e - секретная информация фирмы Nikon. Я сам в ближайшем будущем узнаю, как фотик работает от емкости 2600 ма/ч. Емкость можно наращивать постепенно, добавляя банки. Думаю, что показании счетчика кадров до 9999 хватит, а остальное не имеет большого значения.

(Если банки будут не припаяны, их можно заряжать в отдельном заряднике, не через контроллер).

[photo-angel]

Этого я не знаю, алгоритм работы контроллера EN-EL3e - секретная информация фирмы Nikon. Я сам в ближайшем будущем узнаю, как фотик работает от емкости 2600 ма/ч. Емкость можно наращивать постепенно, добавляя банки. Думаю, что показании счетчика кадров до 9999 хватит, а остальное не имеет большого значения.

(Если банки будут не припаяны, их можно заряжать в отдельном заряднике, не через контроллер).

Вот как раз думаю над вопросом размещения банок.

У меня вообще идеальный случай, есть дохлая батарея EL3e, даже разобранная ))) лежит на работе, 4 банки 18650, осталось заказать бат.ручку и все это собрать, надеюсь на емкость электронике батареи будет пофиг )))



Сейчас вот поэкспериментировал и выяснил такую штуку, электроника аккума внутри отрубает питание на выводы при достижении вроде как 6.1-6.2, вольтметра нет дома )))



Вот еще какие мысли, ведь есть 18650 с защитой от переразряда, а есть пустые, без микрочипа ?

[aaa]

Вот, оказывается, у Вас почти все уже есть!

Разряд одной банки ниже 3 V смерти подобно, поэтому контроллер и отрубает выход аккума. В хороших банках 18650 имеется внутр. электроника. В банках 18490 ее может и не быть, так как места мало, а контроллер такую функцию имеет.

Также все банки имеют механическую одноразовую защиту от короткого замыкания - клапан с контактом. Плюс контроллер имеет предохранитель на 5 А.

Заряжать одну банку больше 4,2 V тоже крайне нежелательно. Поэтому МH-18 при достижении примерно 8,2 V на аккуме отрубается.

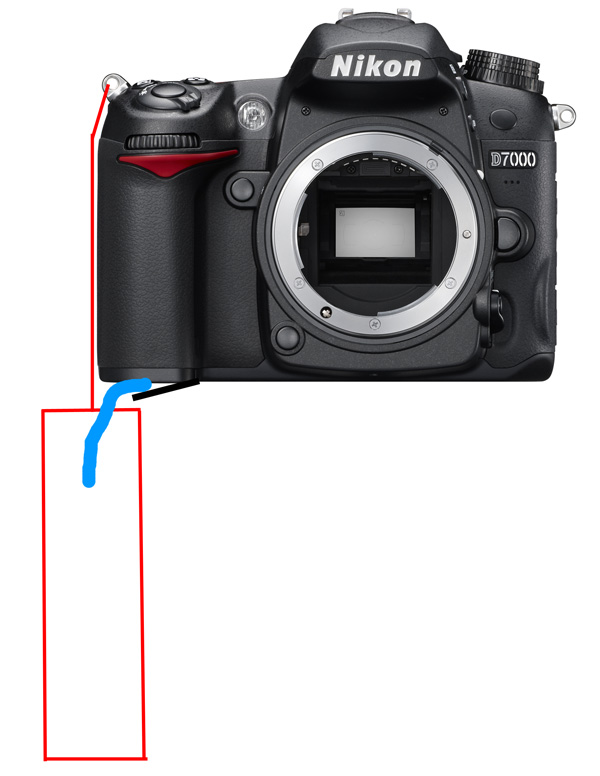

И не понял, зачем Вам бат. ручка? Просто аккум с проводами вставляете в бат. отсек. Посмотрел, крышка бат. отсека тогда остается чуть приоткрыта. Фиксируете ее с помощью липкой ленты и все.

А банки в коробке можно повесить рядом с камерой, на месте крепления ремня фотика. 10 банок - размер где то 140*100*25 мм.
