Одуванчик Лушникова для Nikon.

[Vol_P]

Лучше не цеплять конечно.

Почему?

[Виктор Лушников]

Работать не будет.

[Sham]

alexly,

вот так у меня установлен Одуванчик на Ais 105/2.5


На всякий случай расскажу, как я устанавливал Одуванчик.

Открутил три винтика и снял байонет с объектива.

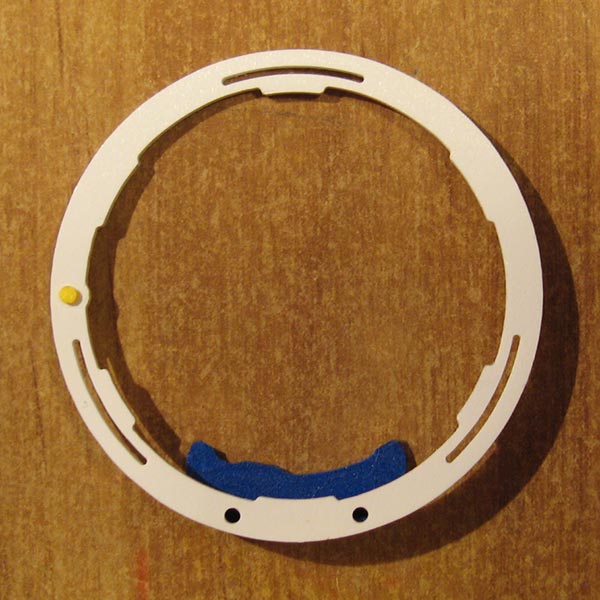

Приложив калибр, сделал разметку для проточки по внешним размерам синего элемента калибра.

Точил надфилем, стараясь не повредить привод диафрагмы. Байонет прижимал одной рукой к деревянному бруску, в тиски зажимать не рискнул.

Главное - запастись терпением и не спешить.

По окончании слесарных работ промыл байонет от опилок под струей воды и просушил феном.

Далее точно спозиционировал калибр на байонете и зафиксировал его четырьмя бельевыми прищепками.

Приклеиваемую сторону Одуванчика слегка "зашкурил" на мелком напильнике.

Клеил на эпоксидную смолу, стараясь, чтобы излишки клея не прихватили калибр. Идеально не получилось, но в целом желаемый результат достигнут.

Собрал объектив, установил на камеру, перепрограммировал чип - работает!

Осталось закрасить проточку перманентным маркером.

[necster]

Sham. а не надёжнее ли было сделать проточку точно под размер одувана, без этих зазоров?

[Sham]

necster, тогда калибр нельзя установить.

И так вполне надежно, эпоксидка проверенная DoneDeal.



Для пущей надежности и более для красоты заделаю-ка я эти зазоры холодной сваркой и потом закрашу черным маркером...

[alexly]

Сергей, большое спасибо за фотографию - теперь все ясно.

Еще вопрос - по фотографии видно, что одуванчик точно стал по кромке спиленного сектора, или это обман зрения ?

Я к тому, что может быть можно сэкономить на второй калибровке ?

[Виктор Лушников]

Главное посадочную высоту выдержать, 4.6 мм.

[alexly]

Поставил на 105/2.5 Ai, запрограммировал - ВСЕ РАБОТАЕТ !!!

Большое спасибо Виктору за прекрасную разработку и Сергею (Sham) за дельную консультацию.

[Sham]

alexly,

не понял, о какой экономии речь.

Без калибра по-моему лучше и не пытаться клеить.

На другом объективе Одуванчик встал не по кромке. В общем, это кромка - не ориентир.

Вот еще примеры. Качество фото не ахти какое, снимал Тамроном 70-300 с рук в макрорежиме, но разница хорощо видна.

[Виктор Лушников]

Ещё один ориентир для наклейки: посадочный диаметр объектива 47.9 мм. Вот если в этот диаметр одним концом штангель упереть, а другим в корпус Одуванчика, должно быть около 3.0 .. 3.1 мм.



Таким образом можно проверить точность установки Одуванчика относительно края.

[Oleg Maddox]

Виктор Лушников,



Виктор,



Я думаю, что полезно было бы написать более подробную инструкцию:

1. Добавить то. что вы тут отвечали и сделать ее более подробной и ясной (скажем именно для полных чайников). Добавить, возможно, часто задаваемые вопросы.

2. Собрать у тех, что уже установили на AI и AIs объективы фото и с их разрешения поместить их на вашем сайте. Реальная реклама от реальных пользователей.



Из собственного опыта международных продаж, такие меры только повысят рейтинг вашего продукта и вы продадите много больше. И вам и покупающим полезно . Мало того, возможных возратов не будет - вы предупредили... типа надо будет пилить... И если кто-то неправильно пропилит объектив, то вы виноваты не будете. Они видели фото, были предупреждены.



PS. Сообщество никонистов в нашей стране по моим данным не уступает по количеству кенонистам на данный момент .

[Виктор Лушников]

Естественно, будет полная инструкция дна двух языках. Как в Олимпусе и Кэноне.

[Sham]

Фото, иллюстрирующее, почему проточку пришлось делать не по размерам Одуванчика, а больше.


Если бы я устанавливал чипы на два одинаковых объектива, то на втором конечно же точил бы под размеры Одуванчика и обошелся без калибра.



Заделал зазоры холодной сваркой и покрасил маркером. При увеличении выглядит ужасно коряво и в то же время более надежно


До чего ж легко теперь стало работать с этими объективами!

Виктор, еще раз огромное вам спасибо!

[valek]

Фото, иллюстрирующее, почему проточку пришлось делать не по размерам Одуванчика, а больше.

Кроме криворукости ничего не увидел. Уж извините.

[Oleg Maddox]

Кроме криворукости ничего не увидел. Уж извините.

Не вижу "криворукости", однако сам бы сделал/разметил по другому. Но только после того как увидел с чем человек столкнулся.

И клей он куда как более правильный применил по сравнению с рекомендованным.

Следующие одуванчики он и сам будет делать уже аккуратнее. Тем не менее, я бы сказал спасибо за эту информацию.

[Sham]

Человек замечает в первую очередь то, что считает более важным.

[sergan.m]

Человек замечает в первую очередь то, что считает более важным.

Оффтоп!

Sham, если Вы хотите философией заниматься - Вы не на том форуме это делаете.

[Виктор Лушников]

Sham

Хорошо приклеен, особенно мне понравилась идея со шпаклёвкой

[Barns]

У меня такой вопрос: а возможно в одуванчик прописать что объектив не, например, фикс 50мм, а зум 35-70 (чтоб просто так определялся) ?

А то у меня закрадываются мысли, что с его помощью можно лечить фронт/бэк у отверточной оптику с помощью отвинивания родного и приклеивания этого одувана...

[Виктор Лушников]

Прописать можно, но вряд ли поможет. Проблема скорей всего в юстировке/механике....

[Виктор Лушников]

Собственно и прописывать не надо. Он итак работает. Но отвёрточный движок в Одуванчике заблокирован.

[Sham]

Виктор,

существующий калибр хорошо подходит для установки Одуванчика на переходные кольца.

Может, стоит сделать еще вариант калибра для разметки байонета объектива и установки чипа без зазоров по бокам?

[Oleg Maddox]

Виктор,

существующий калибр хорошо подходит для установки Одуванчика на переходные кольца.

Может, стоит сделать еще вариант калибра для разметки байонета объектива и установки чипа без зазоров по бокам?

Как раз об этом думал написать.

[Виктор Лушников]

Да, надо подумать..

[Oleg Maddox]

Да, надо подумать..

Возможно так - на кольце шаблона на уголке два винта с конусами. Ставим шаблон, ввинчиваем винты, которые упираются как раз в места разметки для начальных прорезей по размеру одуванчика. Это если конечно кольцевой шаблон сидит нормально и никуда не сдвигается (я пока не держал в руках, поэтому не знаю)

Второй вариант проще - сделать шаблон для прорезей-разметки выше - по уровню вступающего ободка(полукольца и тп). Если же высота разная - комплект прокладок. Для этого сам шаблон который используется непосредственно для установки делается съемным с кольца (на винтах). Хотя думаю можно просто сделать его на полмиллиметра выше среднестатического выступа, но намертво. Полмиллиметра роли играть не будут в нормальных руках размечающего линии человека.



Если интересно, но вдруг неясны идеи, нарисую от руки эскиз. Тогда пишите. Адрес у вас есть. Размер выступа можно собрать со владельцев таких объективов и понять настолько они отличаются, если вообще отличаются. У меня есть два таких объектива - Bower и старый никкор. Другия я думаю тоже откликнутся.

[Toxa-xa]

T2 (М42x0.75) это аналог КП-А/Н. На него можно поставить А-шные объективы.

точно "Переходное кольцо Nikon - Т2" аналог КП-А/Н ?? И бесконечность и экспозамер работать будет ?

[Oleg Maddox]

Nikon - Т2

Полагаю что это совершенно разные кольца

<noindex><noindex><a href="http://oduvan.photosale.ru/catalog/product_info.php?cPath=27&products_id=117&osCsid=78d3f88bf44dc719471d3bd52f896753" target="_blank" rel="nofollow">http://oduvan.photosale.ru/catalog/product...71d3bd52f896753</noindex></a></noindex>

[Sham]

Возможно так - на кольце шаблона на уголке два винта с конусами. Ставим шаблон, ввинчиваем винты, которые упираются как раз в места разметки для начальных прорезей по размеру одуванчика. Это если конечно кольцевой шаблон сидит нормально и никуда не сдвигается (я пока не держал в руках, поэтому не знаю)

С винтами не получится.

Калибр из мягкого пластика, такие нагрузки не выдержит.

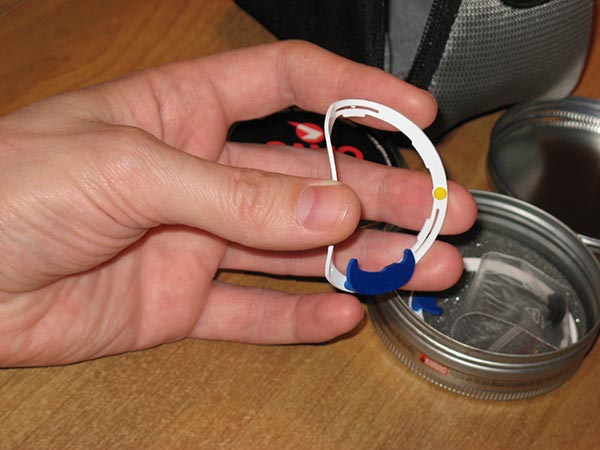

Вот одна из моих кривых рук пытается его не сломать


Одуванчик не пострадал.

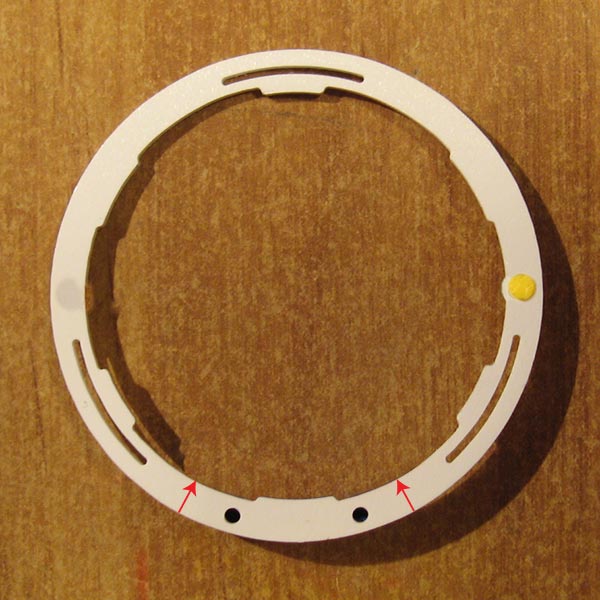

Из деталек, получаемых в производственном процессе, можно выпускать комплект из двух калибров:

один калибр без синей детальки и со стрелочками для разметки байонета


второй для позиционирования чипа


На нем синюю детальку нужно сделать с укороченными "рожками".



Как мне кажется, этого будет вполне достаточно. И технология производства не потребует больших дополнительных финансовых вложений, а только на модификацию синей детальки.

[Алексей Шишов]

Доброго времени суток!Очень прошу еще раз уточнить: то что на сайте называется "Переходное кольцо Nikon - Т2" (http://www.filmprocess.ru/photo_nikon_t2.html) заменяет собой хвостовик кп-а/н, например для Юпитера-37А, или ставится вместе с ним (сначала хвостовик на М42, потом переходник с одуванчиком)???

Заранее спасибо!!!

[Oleg Maddox]

Доброго времени суток!Очень прошу еще раз уточнить: то что на сайте называется "Переходное кольцо Nikon - Т2" (http://www.filmprocess.ru/photo_nikon_t2.html) заменяет собой хвостовик кп-а/н, например для Юпитера-37А, или ставится вместе с ним (сначала хвостовик на М42, потом переходник с одуванчиком)???

Заранее спасибо!!!

Такой хвостовик заменяет резьбовой хвостовик и ставится вместо него, если конечно подходит.

[Виктор Лушников]

По поводу калибра - я уже придумал, как его усовершенствовать, на будущее.

Вообще, он изначально был разработан именно под кольца. Поэтому и вот..



Насчёт Т2, не в курсе, просто не сталкивался! Я в основном, по жизни, с фирменной оптикой дело имел..

[mayricio]

кто-нибудь пробовал одуванчик на никон д80?

[Vol_P]

кто-нибудь пробовал одуванчик на никон д80?

Я не пробовал,но работать будет.

[mayricio]

а он не работает,

программируется,но диафрагма мертвая..

[Vol_P]

а он не работает,

программируется,но диафрагма мертвая..

Объектив какой?

Диафрагмы заданы и максимальная и минимальная?

[mayricio]

Объектив какой?

Диафрагмы заданы и максимальная и минимальная?

50 1.4



заданы F2.8 на 1.4,

а F40 на 16

[Vol_P]

50 1.4



заданы F2.8 на 1.4,

а F40 на 16

Не знаю.

Вы смотрите,во время нажатия на спуск,или ..?

[Виктор Лушников]

mayricio



Работает. Но фотики имеют привычку отключать диафрагму и автофокус, когда аккум подсажен. И второе, чем Вы диафрагму крутите? Может не тем колёсиком.



Сейчас ещё раз проверил...



Кстати, когда прошиваем 50/1.4-16, Одуванчик 100% эмулирует новый AF-S 50/1.4.

[Виктор Лушников]

ps Насчёт аккумов.. У меня D1X, аккумы уже совсем чуть живые. Немного пощёлкаешь, и привет. Тушка с виду включается, все дела. А диафрагма и автофокус мёртвые. Аккум зарядишь, начинает работать.



Вот и сейчас, высадил, лежит заряжается.....



Это всё, что я могу посоветовать.



Или присылайте, не проблема, посмотрю-проверю....



И ещё, на D80 всё идеально работает. + учтён её баг с плохим контактированием объективов. Для этого Одуванчик приклеивается ближе к контактам, что бы лучше прижимался..



Вот собственно и всё.

[mayricio]

спасибо,все уяснил)



тестил при полной зарядке,

с контактами все в порядке.



отправлю

[Rubbe]

Сегодня всё приклеил, работает на ура!!!

Спасибо за одуванчик!

D90 + Юпитер 37А

<noindex></noindex>

[Sham]

50 1.4



заданы F2.8 на 1.4,

а F40 на 16

Кольцо диафрагмы на объективе поверните на 16, нужную диафрагму устанавливайте в камере.

Аккумуляторы не при чем.

[nikus]

Здравствуйте!



Позвольте вопрос к ув. В.Лушникову, а также ко всем пользующимся данным девайсом.



Вот здесь <noindex>http://filmprocess.ru/photo_nikon_oduvanchik.html</noindex> написано: "...А с цифровыми фотоаппаратами вы получаете запись диафрагмы и фокусного в exif, а так же звуковое и световое подтверждение точной наводки на резкость".

Разве подтверждения точной наводки на резкость (зелёная точка в видоискателе) нету без одуванчика?



Ещё цитата: "Если наклеить Одуванчик на мануальный объектив с рычажковой диафрагмой, системы Ai или аналогичный, вы дополнительно получаете полностью автоматическую прыгающую диафрагму и управление ею с фотоаппарата во всех режимах."

1. Разве "прыгалка" диафрагмы не работает без одуванчика? Что именно на данной странице имеется в виду под "полностью автоматической прыгающей диафрагмой"?

2. Каким макаром может управляться диафрагма с фотоаппарата в мануальном объективе, если для изменения диафрагмы необходимо вручную, пальцами(!) повернуть расположенное на объективе кольцо диафрагмы?



И ещё. В появление экспозамера я ещё могу поверить, однако, если можно, объясните "на пальцах" - для связки D40+Nikkor 105/2,5 Ai (например):

если я установил (вручную, а как иначе?) диафрагму на f/5,6, то откуда чип одуванчика узнает данное значение диафрагмы, чтобы передать его в камеру? Ведь диафрагма-то закрывается лишь в момент спуска затвора (на то она и прыгающая), а при визировании, равно как и при установке её значений кольцом на объективе, фактический размер пропускающего свет отверстия не изменятеся (т.н. замер на открытой)???



спасибо.

[Виктор Лушников]

А Вы попробуйте подумать самостоятельно..

[nikus]

А Вы попробуйте подумать самостоятельно..

всё же хотелось бы избежать "разговора "кэнониста" с "никонистом"

(имею в виду недопонимание из за вкалдывания в одно понятие различного смысла)



вопросы остаются в силе.

Предполагаю, что на Вашем сайте (см. конкретную ссылку выше) имеет место неточность и недостоверная(?) информация.

[Sham]

Звуковое и световое подтверждение точной наводки на резкость, конечно, было и без Одуванчика.

Всё остальное - правда.

[s_s_a]

Звуковое и световое подтверждение точной наводки на резкость, конечно, было и без Одуванчика.

Была только точка и работа только в мануальном режиме. Звука без одуваничика не было. И блокировки спуска не было. И работала только центральная точка.

[Виктор Лушников]

s_s_a

Как видно, Вы ближе всех к истине

[necster]

Сегодня приклеил одуван к безлинзовому переходнику Jolos Nikon/M42. Экспозамер и «мануальный автофокус» (MAF) получили несколько стёкол: Юпитер-3; Индустар-50-2; Гелиос-44М-4; Юпитер-9; Таир-11; Юпитер-21А (вернул ему хвост М42).



Впечатление от работы одувана положительное. Программировать удобно. Но, увы, юстировка не работает. При входе через F10 и F20 начинают меняться только два показания диафрагмы F10 и F20. Выход при этом возможен только выключением камеры. Второй момент. В режиме MAF несколько объективов дают фронтфокус в 1-2 см на дистанции 1-1.5 метров, даже при заходе от бесконечности. Если выключить AF на тушке, то по зелёной точке фокусировка этих же объективов удовлетворительна. А вот Юпитер-21А точен как с использованием срабатывания затвора от одувана, так и без него. Третий момент: явный недосвет в 0.7-1EV по сравнению с AF Nikkor 28-105. Возможно, никкор просто так «прошит» поярче.



В целом и общем я рад, что «такие люди в стране советской есть». Виктор утёр нос японцам, которые программно отрубили многие полезные вещи на младших тушках.

Большое ему за это спасибо.



Я подумываю о том, чтобы оказывать услугу по врезке одувана Лушникова в мануальные объективы тем, кто не рискнёт сделать это самостоятельно, в Москве. Только шаблон я сделаю другой, чтобы одуван точно входил в пропил без зазоров.

[Виктор Лушников]

Юстировка работает, но она очень "медленная" или "тонкая". Что бы её явно обнаружить, нужно давать сильно в - или +.
