Переделка МС Гелиос 44М-7 под Nikon (фотоотчет)

[Oleg1601]

Вырезать как показано на фото - тоже вариант. Но я, во первых, надеюсь на переходник чуть потолще , т.к. выписал бронзовый - под хромом, а вообще, готовлюсь точить сам. Стенка у "правильного" переходника должна быть 1,3мм, поэтому, оставшиеся 0,3мм ее толщины после фрезерования углубления - достаточно... Тем более сверху ее будет укреплять кольцевая рубашка", которая выберет зазор между кольцом диафрагмы и переходником.

Не знаю, сколько правильно, а сколько нет - не поленился - померил толщину своего переходника - 0,9мм.

К тому же увлекаться лишней толщиной (про самостоятельное изготовление, как в теме http://www.club-nikon.ru/forum/topic/75 ... фотоотчёт/) не стоит - можно потерять "бесконечность". А без неё смысла переделки вообще не вижу - достаточно просто накрутить переходник М42-Никон и пользоваться. На близких дистанциях фокусироваться будет можно.

[nesovet]

Если интересно, посмотрите мои переделки.

Не сочтите за рекламу http://nesovet.livejournal.com/52811.html

[S.PiC]

Если интересно, посмотрите мои переделки.

спасибо за информацию! чем больше информации в теме для размышления, тем лучше - может потихоньку она перерастёт в тему переделки всех возможных объективов с М42 на Nikon F...

[Barns]

переделки всех возможных объективов с М42 на Nikon F...

тогда уже проще крепление у камеры передалать

[Oleg1601]

тогда уже проще крепление у камеры передалать

Да уж проще Под каждый объектив, причём.

[Kozar]

Не знаю, сколько правильно, а сколько нет - не поленился - померил толщину своего переходника - 0,9мм.

К тому же увлекаться лишней толщиной (про самостоятельное изготовление, как в теме http://www.club-nikon.ru/forum/topic/75 ... фотоотчёт/) не стоит - можно потерять "бесконечность". А без неё смысла переделки вообще не вижу - достаточно просто накрутить переходник М42-Никон и пользоваться. На близких дистанциях фокусироваться будет можно.

Вы ведь сами говорили, что у Вас появился избыток бесконечности...

Мои подсчеты исходили из следующего... Толщина стенки родного концевика объектива (от плоскости прилегания к корпусу объектива до плоскости прилегания к корпусу тушки, измеренная микрометром) = 2,3мм. Рабочий отрезок Гелиуса = 45.5мм. Рабочий отрезок тушки Никона = 46.5мм. Убирая 1мм с толщины изготавливаемого переходника, т.е. делая толщину = 1.3мм, добиваемся нужного положения объектива. Но все это теория, которую с большим желанием хочу проверить на практике.

[Oleg1601]

Это да - избыток был... но, как вам известно, все зависит от конкретного экземпляра объектива. По вашим расчетам выходит все верно.

Удачи в переделке.

[Yurydan]

S.PiC (12 Март 2015 - 08:20):

переделки всех возможных объективов с М42 на Nikon F...



тогда уже проще крепление у камеры передалать

-ага, нарезать резьбу М42 в камере.

[Kozar]

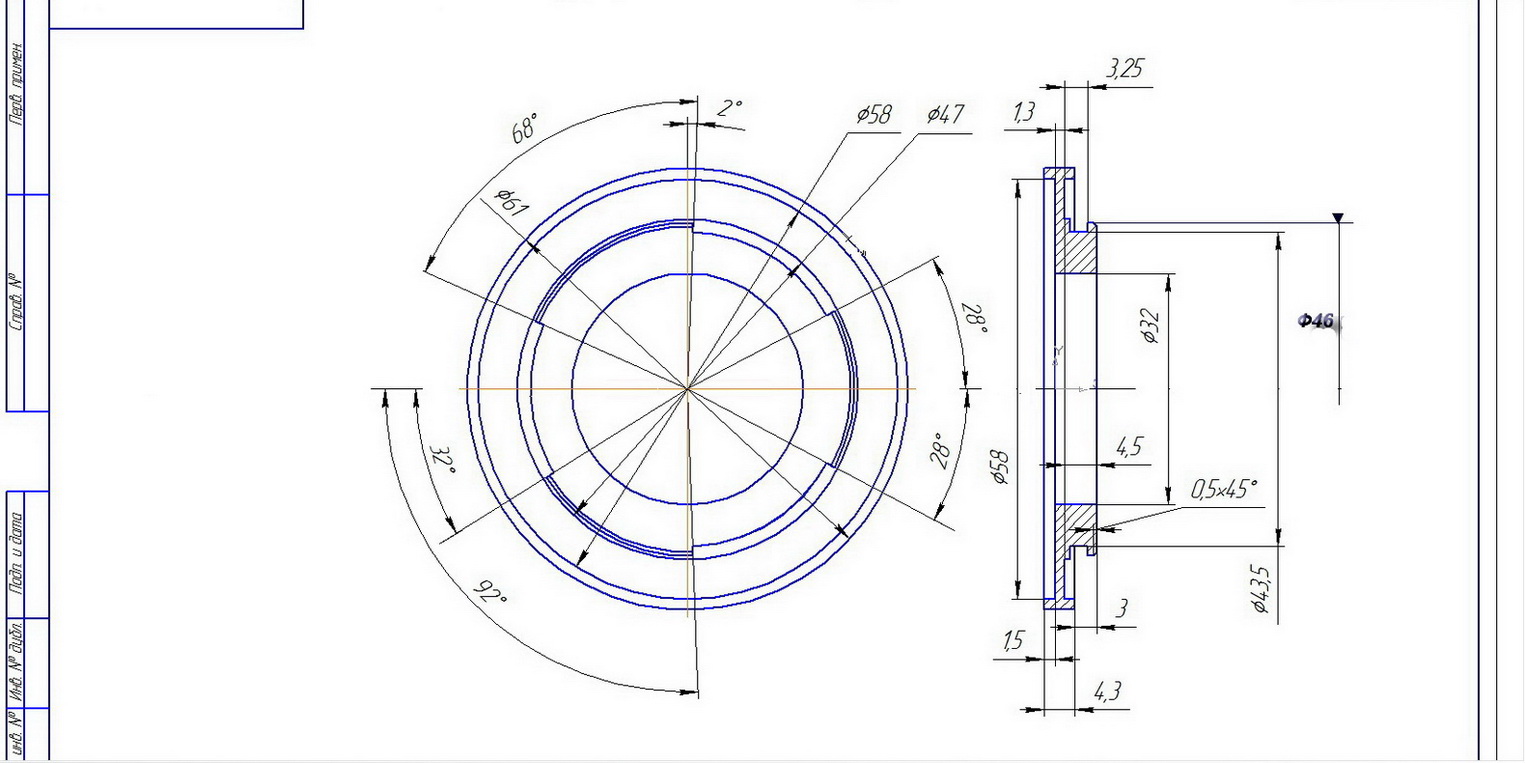

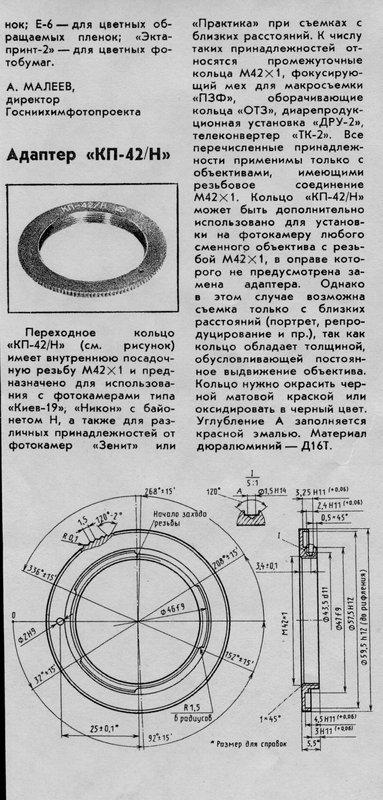

Потратив пару часов на воспоминания работы в "компасе" и проверку соответствия нарытого из инета чертежа с моим байонетом, изобразил следующее...Предлагаю к рассмотрению и оригинальный чертеж, и свой. Допуски на изготовление можно применить, как в оригинальном. Сразу же извиняюсь за возможные упущения и т.п. - "давно не брал в руки шашек" Ну, и еще бы разобраться, как файлы здесь загружать!? Которые тяжелые?

[Barns]

-ага, нарезать резьбу М42 в камере.

ну почему, просто сменить крепление

вопрос с прагалкой
