распайка штеккера проводного ДУ (одна кнопка)

[valek]

на днях перестало работать проводное ДУ Phottix. Самое простое ДУ. Одна кнопка: фокусировка+спуск. Было установлено, что переломился провод на входе в штекер. Ну, короче, как часто бывает у наушников на плеере. Технологию ремонта применил такую же как и для наушников.

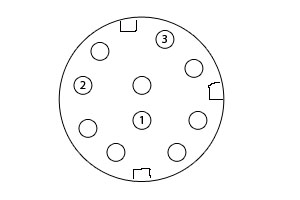

Но всё это намного сложнее. Во первых в штекере всё очень мелкое, во вторых залито жидким капроном. Починить всё же удалось, но людям с плохими нервами и дрожащими руками - не рекомендую. Из-за того, что залито капроном с трудом удалось установить, что куда припаяно. Если кому пригодится, выкладываю схему.

1 - общий ( жёлтый )

2 - спуск ( красный )

3 - фокус ( белый )

У других ДУ цвета наверное могут быть другими.

Схема распайки - если смотреть на фотоаппарат спереди.

[Vitaly V]

Если кому интересно...

<noindex>http://www.compress.ru/article.aspx?id=155...2%D1%8B%20Nikon</noindex>

[valek]

М...да... Первый с третим - перепутал. Сорри.

[M@estro]

М...да... Первый с третим - перепутал. Сорри.

Да, вообще всё кАнкретнА перепутано...

Второй контакт вообще не на своём месте, если считать схему по ссылке верной.

Может не стОит людей путать?

Кто-нибудь окончательно запутается, камеру попалит, "благодарностей" не оберётесь...

По Вашей схеме правильно будет:

1 - автофокус;

2 - общий ("земля" по питанию);

3 - спуск затвора.



А вообще, вот подробная распиновка:





И "земля" вроде бы сигнальная используется... Или она с "землёй" по питанию закорочена?

[valek]

....

Второй контакт вообще не на своём месте, если считать схему по ссылке верной.

Уж это я не мог перепутать. Или может, как Вы писали, они закорочены с землёй по питанию.
