Люфт в Nikor-е 70-200/2.8

[Анатолий 14]

Доброго всем времени суток!



Собственно вопрос в следующем. Имеется вышеуказанный объектив, привезенный из юсы. При использовании оного имеется люфт, выражающийся в том что при посадке объектив двигается примерно на пять миллиметров по сторонам.

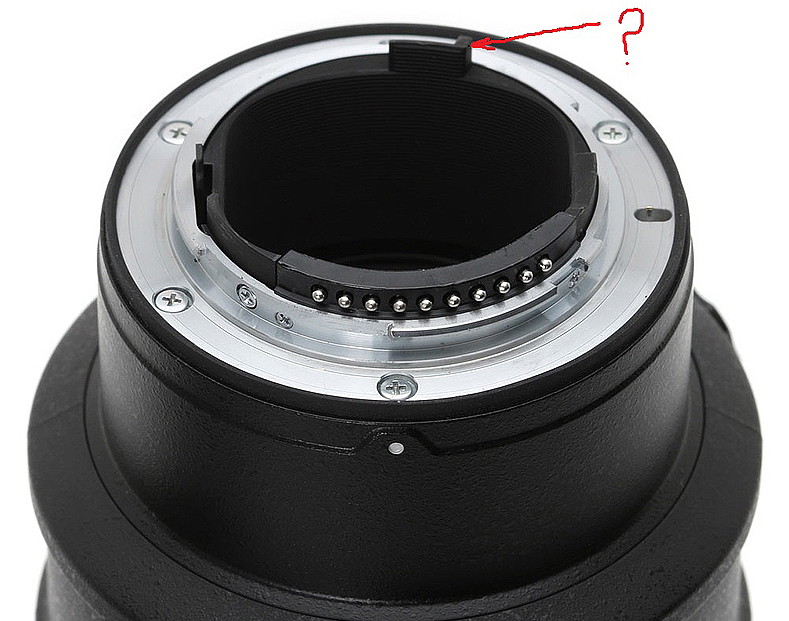

При внимательном изучении обнаружено отсутствие (даже не знаю как назвать то) небольшого кусочка, означенного стрелкой ниже.


Бэк - фронтов нет, на картинку видимо это не влияет. Но: не повлечет ли это к дальнейшему увеличению люфта и как возможное следствие - в один прекрасный день объектив окажется на земле без моего ведома?

[Tariq]

Этот кусочек пластмассы имеет только одну функциональную нагрузку - защита элементов байонетной части объектива (рычаг управления диафрагмой и выступающая задняя линза у некоторых объективов).

Люфт в вашем случае может быть связан с тем, что объектив разбирали и недостаточно туго затянули винты крепления байонета.

[Kvak]

Анатолий 14,



Пластмасса на правильную посадку объектива в фотоаппарате не влияет и с байонетом фотоаппарата не взаимодействует. Только сам байонет объектива (металлический). Кстати на байонете объектива должен быть выступающий винт (кроме 5 шт.,тех что заподлицо), может его нет ?

[Анатолий 14]

Kvak,

а можно ткнуть носом где именно этот винт? Потому как картинка полностью соответствует тому что я вижу у себя на объективе.

[Tariq]

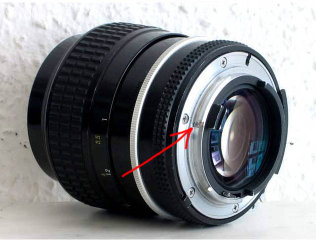

Кстати на байонете объектива должен быть выступающий винт (кроме 5 шт.,тех что заподлицо), может его нет ?

Да, не учёл, отмечен стрелкой, находится ровно за сломанным пластиковым элементом.


[Анатолий 14]

Tariq,



судя по тому что вижу у себя, он на месте. В нашей местности таких объективов более не попадается и поэтому сравнить то даже не с чем.

[Shklyarsky]

Я тоже заметил у себя небольшой люфт. Но не такой конечно как 5 мм... но есть небольшое покачивание, я думаю что может так и должно быть? Поставил другой обектив 85 и там тоже небольшой есть. Просто 70-200 легче скрутить и ощутить люфт. Фронт и Бэк фокусов тоже не наблюдается. Фотоаппарат D700.

P.S. Люфт вернее сказать не из стороны в сторону, а как бы вокруг оси, по окружности крепления.

[sergejv]

P.S. Люфт вернее сказать не из стороны в сторону, а как бы вокруг оси, по окружности крепления.

Есть такой люфт (после щелчка) и с AFS-50/1.4, 18-105,70-300VR D300s

[Дима_]

Этот люфт никак не может быть связан с выступающими частями байонета - причины только две - либо плохо прикрученное байнетное кольцо к объективу, либо разбит фиксатор/ выемка под него на объективе - фотоаппарате - если на всех объективах - то стерся фиксирующий штырек на тушке, если на одном - какая-то из причин с объективом. Теоритически от угла поворота - качество фото пострадать не может - линзы круглые. На практике - разбитый паз может повредить штырек или наоборот, в совсем "сильных" вариатнах - сойти контакты - вплоть до коротыша (по крайней мере в инструкциях на все тушки предупреждают об такой гипотетической возможности и просят выключать камеры), хотя я сам пару раз не специально "по горячему" объективы менял - да и на форуме, помню, была теме и люди писали что делеют это постоянно.

[Анатолий 14]

Дима_,

поскольку из 4 наличных объективов люфтит один, то проблема возможна в нем. Но следов использования(истирания байонета)минимум и все вроде как на месте. Посему и хочется узнать причину.

[fishmonger]

Теоритически от угла поворота - качество фото пострадать не может - линзы круглые

Никон имеет механический привод диафрагмы. Поставьте диафрагму 8, нажмите кнопку репитера диафрагмы, посмотрите в объектив и повращайте его в байонете. Видно, что даже при небольшом люфте физический размер отверстия диафрагмы весьма различен в крайних положениях люфта. А уж при разболтанности до 5 мм будет ужасный ужас.

[Анатолий 14]

fishmonger,

а причина то какова все таки?

[Tariq]

Проверьте силу затяжки винтов, фиксирующих байонетное кольцо на объективе.

Мой 80-200 тоже люфтит на D700, но от силы - 1-2мм, это чувствуется если держа камеру объективом вниз - поводить ею в стороны.

[Renatus]

купил 3 дня назад D700 и Nikkor 70-200/2.8

поначалу сидел очень плотно. на третий день почувствовал маленький люфт, хотя стараюсь, чтоб линза не висела на тушке, ибо тяжелая. присмотрелся: по окружности люфтит примерно на 0,5мм. боюсь представить, что будет дальше...

[fishmonger]

fishmonger,

а причина то какова все таки?

Допуски и посадки. По крайней мере когда мне доводилось сталкиваться с люфтом, причина была именно в этом.



Кроме всего прочего, тяжелый большой объектив люфтит заметно сильнее, при фактически равном зазоре в байонете. Просто больше возможности приложить к нему усилие, чем к крохотному полтиннику.



Поскольку такое положение вещей меня раздражало на одной из камер, отсылал ее в Японию, менял байонетное кольцо.

[crank]

Вся проблема то в диаметре фиксирующего штифта и ширине канавки под него в байонете стекла. Если диаметр в общем то почти одинаков во всех коробках (в 0,05мм), то канавка фрезерована, видимо, как выйдет, но 5мм это слишком, даже китайцы так не фрезеруют, штифт износить тоже сильно не получится.Ну а винт на периферии байонета- просто упор, чтоб мимо защёлки не проворачивали особо рьяные.
