Радиосинхронизатор РФ 602

[ispirato.md]

Уважаемые форумчане помогите с проблемкой. есть пыха Санпэк 433Д(древняя как моя жизнь)

отказывается работать с Ёнгами РФ602. вся загвоздка в том что Йонге не хватает то ли напряжения, то ли падения сопротивления на синхроконтактах. некоторые детали: напряжение на контактах пыхи 7 вольт, на Йонге 2,5 вольта. необходимое максимальное сопротивление на синхроконтактах пыхи чтоб сработала от 200 до 300 Ом, больше уже не работает. на Йонгах померить сопротивление не могу т.к. напряжение в 2,5 вольта мешает адекватному замеру. в сети ничего полезного не нахожу. все переделки как правило то кактусы то еще какой малоизвестный китай. еще одна деталь со светосинхронизатором работает как часы. но я не всегда его могу использовать в случае если 2 пыхи удалены слишком. продавать жалко пыха добротная и мощная.

пожже выложу фото внутренностей РФ 602.

вобщем может кто чего путного подскажет

СПС

[alexanderveklyuk]

а на башмаке на корпусе тушки санпак работает? другую вспышку с синхронизаторами проверяли?

у меня был случай, когда я приемник забыл выключить после съемки, полежав 2 дня всего в нем банально сели батарейки

[ispirato.md]

короче кому интересна будет доработка РФ602 и вообще ФАК по Ёнгам, сюда это инфа про то как доделать то что не сделали китайцы

Санпэк с 7В на синхроконтакте заработал как часики. а вот китайская Микона с 200 В отказалась работать на РФ 602. вот вырезка с форума на случай если ссылку удалят

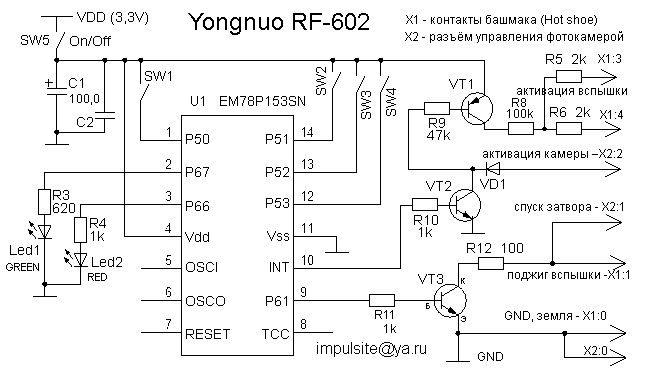

В RF602 на выходе стоит слаботочный NPN-транзистор, обозначенный VT3 на фото и схеме. По маркировке L6 - это 2SC1623-L6 или MMBC1623L6, по маркировке J3Y - это MMS8050, S8050. Достаточно заменить другим NPN-транзистором в том же формате, например, BC846, BC847, BC848, BC817, MMBT2222ALT1, MBT3904LT1, MMS8050 или иными на ток 200 -500 мА и рабочее напряжение до 30-40 Вольт (КТ3102БМ, BC546, BC547, BC548 и т.п.). На транзисторах, при расположении как на фото, выводы следует заизолировать трубками. Эмиттер можно припаять непосредственно к минусу схемы.

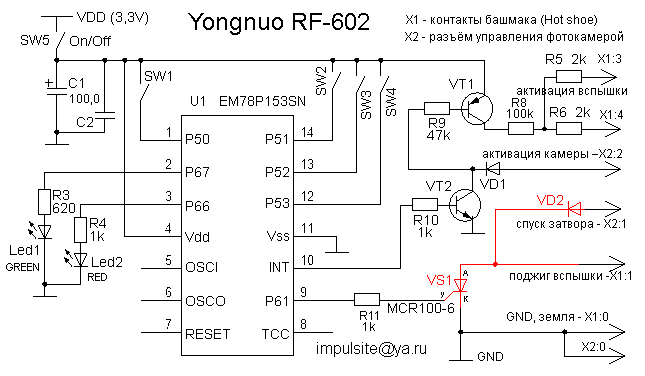

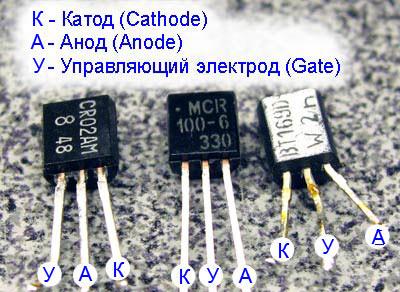

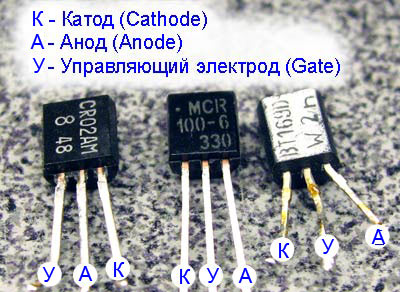

А вот так, заменив транзистор VT3 любым из тиристоров CR02AM, MCR100-6, BT169D или высоковольтным полевым транзистором (MOSFET), управляемым напряжением не выше 2,5-3 Вольт, можно сделать приемник универсальным, способным запускать вспышки как с низковольтным, так и высоковольтным синхроконтактом

Если принять за условие, что Вы не будете к приемнику подключать разные вспышки одновременно в башмак и на дополнительный выход, то диод VD2 можно не ставить.

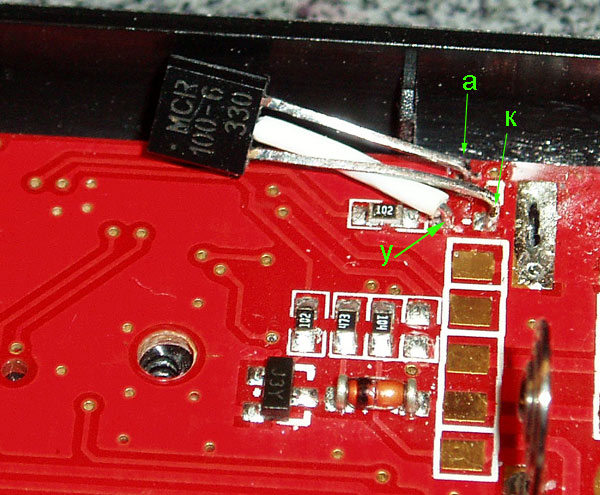

так же прикреплены схемы и фото что и как туда паять. всем удачи
