D90 Err. Подскажите по блоку управления диафрагмы

[Endrew]

Всем привет, столкнулся с проблемой на своем D90. Симптомы:

- live view работает нормально

- автофокус работает нормально

- без объектива все работает без ошибок

- с объективом начинает мигать Err, можно выставить выдержку и диафрагму, и даже сделать кадр, но он будет либо черный либо очень темный

- если взять 50ник1.8d с кольцом ручной диафрагмы и открыть ее руками, то снимает нормально.



Отсюда сделал вывод, что проблемы с блоком управления диафрагмой, в его устройство пока глубоко не влезал. Если у вас есть опыт с решением схожей проблемы или по симптомам моего случая у вас есть какие-то версии или информация, поделитесь со мной, буду благодарен.



Предыстория.Если вы дочитали до этого места, то скорее всего "в теме", поэтому опишу ход событий: во время съемки у меня заклинило затвор. Сразу высветилась Err. Затвор мог щелкнуть и даже сделать случайный кадр, но потом проблема повторялась. Нагуглил, что скорее всего треснула шестеренка. Разобрал фотик, на шестеренке была трещина, надел на нее хомут, его делал из металлической трубки для стяжки проводов(такие можно найти в магазинах электрики)



Отрезал колечко, аккуратно надел шестерню на вал(налезла не совсем до конца).



Собрал фотик, попробовал снимать снова ошибка Err, затвор уже не заедает и не работает диск управления выдержкой. Поправил шлейф верхней крышки, диск заработал, но теперь в той ситуации, что описал выше.

PS я знаю, что есть гугл, где все можно найти, интересует именно ваш личный опыт, и знаю, что есть сервисные центры, где все могут сделать, но тут речь про частный ремонт. Спасибо, за понимание.

[SPU]

Вы его собрали правильно? Я д90 не разбирал, но в его предшественнике есть "программная шестерня" в том же блоке внизу, по которой фот определяет в какой фазе хода находится привод. Эту шестерню нужно выставить по меткам при сборке, иначе все фазы собьются. Раз производитель оставил эту вшивую микроскопическую шестеренку на валу, то наверняка и с прочим особо не заморачивался, оставив старую конструкцию.

[Endrew]

Спасибо за участие)

Вы его собрали правильно?

Я уверен только в том, что собирал аккуратно, но раз он не заработал, то, что-то я не учел)За всю разборку я лажанулся и осознал это в 2-х местах, это:

1) Бездумно скрутил блок автофокусировки на трех винтах с пружинами, прям под башмаком который с мелким шлейфом



я закрутил его обратно, но тогда не понял последствий деяния, позже я увидел в мануале есть настройка из 11 шагов, и понимаю теперь, что вляпалсь в кучу г.. с настройками, если кто-то проделывал или видел тутор киньте ссылку, поподробнее бы почитать или посмотреть, прежде чем самому крутить(но займусь этим после устранения Еrr)

2) я тупо взял и открутил этот винт подумал, что провода помешают



но тут настроек не надо вкрутил и расположил по картинке рычажок

есть "программная шестерня" в том же блоке внизу

Я когда собирал не совсем понял этот момент, то есть мне надо было как на рисунке



выставить указательный зубчик в нужное место и вдвинуть систему с мотором.

Но шестерня согласует открытие шторки и подъем зеркала, если я при установленной руками диафрагме получал правильные снимки, значит этот алгоритм у меня фотик отрабатывает правильно, но это не моя заслуга, а просто, похоже, шестерня итак находилась в правильном положении.



Я грешу на то, что когда отдирал желтый скотч прикрывающий провода на блоке диафрагмы, сам того не подозревая вынул вот этот шлейф



после этого я благополучно там все заклеил и уже не видел что шлейфик вынут. Я не знаю, на что повлияло бы его вынимание, смогу проверить это только завтра.

[Monibit]

Ремонт шестерни грамотно сделан. Все последующий ошибки связаны с не правильной сборкой камеры.

- с объективом начинает мигать Err, можно выставить выдержку и диафрагму, и даже сделать кадр, но он будет либо черный либо очень темный

- Начинает мигать Err сразу как одели объектив?

- Как получается выставить выдержку и диафрагму если мигает Err?

- Репетиром можно диафрагму закрыть?

- Err мигает во всех режимах съемки, в М пишит Err ?

- если взять 50ник1.8d с кольцом ручной диафрагмы и открыть ее руками, то снимает нормально.

- Ошибка fEE не появляется на дисплее и камера делает снимок? В этом случаи Err мигает?

1) Бездумно скрутил блок автофокусировки на трех винтах с пружинами, прям под башмаком который с мелким шлейфом

Этот блок называется датчиком TTL. Если Вы открутили подпружиненные винты то выставить TTL датчик обратно будет большой проблемой без чарта и программы.

Я грешу на то, что когда отдирал желтый скотч прикрывающий провода на блоке диафрагмы, сам того не подозревая вынул вот этот шлейф после этого я благополучно там все заклеил и уже не видел что шлейфик вынут. Я не знаю, на что повлияло бы его вынимание, смогу проверить это только завтра.

Это плата вспышки, максимум что произойдет не будет работать вспышка.



"Программную шестерню" вообще не надо трогать камера сама поставит ее как надо.



С проблемой Err для начала надо передернуть все шлейфы которые приходят к централки, особое внимание обратить на шлейф от привода диафрагмы. Были случаи попадал припой на шлейф привода .

[Endrew]

Спасибо, всем участвующим, ошибку убрал. Что делал:

Набрался терпения и разобрал сегодня снова.

Дошел до мотора, где реконструировал шестерню скрутил его с механизмом.(ну тот, что на блоке диафрагмы)

Покрутил отверткой системную(с одним коротким зубцом и валом) шестерню. Попробовал в обе стороны, в одну поддалась, вал сразу поднял зеркало. Сделал оборот ей и вернул на прежнее место, в то положение, что было в мануале. Поставил мотор, хотел подключить к внешнему питанию, но очканул сжечь, просто пальцем стал крутить ту его шестеренку, что доступна, проследил весь цикл подъема зеркала и опускания. Вставил объектив, проделал тоже самое, увидел, что лепестки диафрагмы раскрываются и закрываются(сейчас могу ошибаться, но раньше при надевании объектива лепестки не открывались, и я просто не просекал это). Собрал фотик.

ВСЕ РАБОТАЕТ.



я не знаю, что было причиной, клин механизма или какой-то не контакт шлейфа, просто было понятно, что эту фигню внес я, а тк делал все оч медленно и щепетильно, то надеялся, что ничего не повредил.



Monibit, я тогда не буду отвечать на ваши вопросы, тк это уже неактуально) но вот по поводу

Этот блок называется датчиком TTL. Если Вы открутили подпружиненные винты то выставить TTL датчик обратно будет большой проблемой без чарта и программы.

Я пользовался видосом на трубе, там как раз меняют этот блок и я тупанул и как они скрутил, осмотрел - он целый, только потом понял, что все там сбил, но делать было нечего и я просто закрутил все не до упора и чтобы у плоской части наверху была горизонтальная ориентация без перекоса))Я сейчас ставлю вспышку и снимаю в TTL и у меня нет каких-то явных косяков по экспозиции, возможно, это какая-то точная подстройка или я просто не врубаюсь насколько у меня все плохо, или просто в тех условиях дома и тот сюжет так отрабатывает, а в других поведет себя как-то неадекватно. Никаких тестов на этот счет я не нашел, только то, что описано в мануале. Конечно, хотелось бы довести камеру "до ума", но пока я не понимаю, как проверить, на сколько все плохо у меня)



PS по поводу разборки, в сети не встретил ни одного внятного "мануала для чайников", я понимаю, что нам туда и не надо лезть, но за этот хомутик на шестеренку пришлось бы отвалить кому несколько тыщ, у меня скоро 100% отработает затвор, если полетит после этого, то при замене может найду в себе силы все расписать внятно, чтобы прям до винтика было(тк они там все разные почти))

[SPU]

но за этот хомутик на шестеренку пришлось бы отвалить кому несколько тыщ

Можно еще было в китае купить новую за 200 р.

[Endrew]

Можно еще было в китае купить новую за 200 р.

если это к моему последнему обзацу, то разговор был в целом про всю работу по замене, а так, да, можно и в китае, но придет она через месяц(если придет), за это время у тебя сорвется несколько заказов, а сколько продержится новая до "своей" трещины неизвестно(а треснет именно в момент самой ответственной съемки, как и было у меня с предыдущей), а с хомутом есть ощущение, что встала и "намертво", и, конечно, было бы здорово, если бы и в СЦ ее заменили за 200р, но таких цен я, к сожалению, не видел, если мы говорим о нормальном СЦ, а умельцы в "гараже" я знаю как работают, несколько раз перебирал за такими разную технику, почти везде, чего-то не хватает(винтов и проч.мелочей, часто резьбу срывают и винт просто вклеивают для вида))

[able_p]

С такой же проблемой Err (как сказали в рем.мастерской в Перми, блок диафрагмы) давно лежит Д80. Вердикт был такой, что отсылать в столицу, обойдется около 8 т.р. Имею Д700 .Смирился с потерей.))

[Endrew]

С такой же проблемой Err (как сказали в рем.мастерской в Перми, блок диафрагмы) давно лежит Д80. Вердикт был такой, что отсылать в столицу, обойдется около 8 т.р. Имею Д700 .Смирился с потерей.))

да мне тоже сказали, что ремонт будет через москву, меня это не устраивало, в том числе поэтому сам и полез. Ну на али на крайняк(мой запасной план) весь блок можно заменить, не знаю, что они пришлют, но цена до 1000р, можно как вариант рассмотреть. Для подстраховки-то не лишний будет кроп)

[Knute]

да мне тоже сказали, что ремонт будет через москву, меня это не устраивало, в том числе поэтому сам и полез. Ну на али на крайняк(мой запасной план) весь блок можно заменить, не знаю, что они пришлют, но цена до 1000р, можно как вариант рассмотреть. Для подстраховки-то не лишний будет кроп)

Не далее,как с неделю то же схлопотал клин привода. Но я пошёл маленько другим путём,а именно посадил доп. втулку из пластика.

Всё работает.

Но вот не могу понять от куда вывалилась сия пружинка. В мануале по разборке её нет. Без неё работает,но нет покоя.

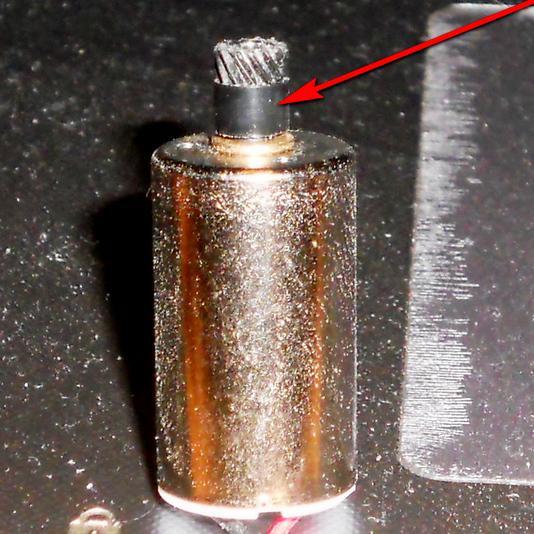

Шестерня.

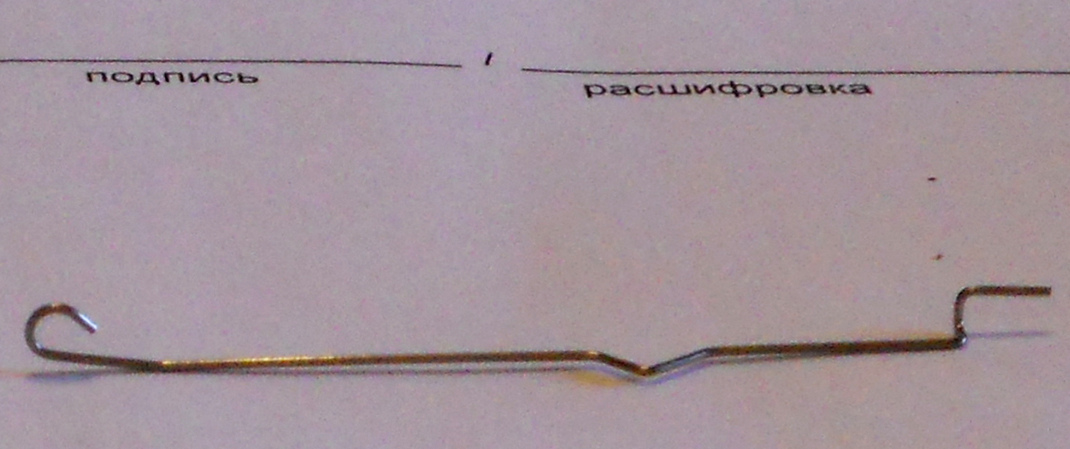

ПДужинка.Для наглядности текст сверху.
